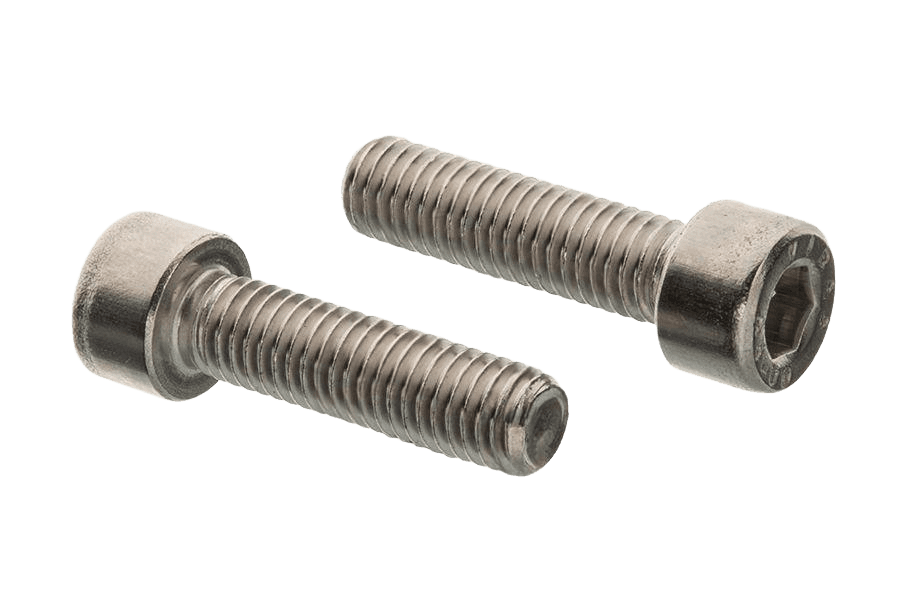

Śr. imbusowa A2-70 ISO 4762**

Rys. techniczny · ISO 4762

Długość

39,90 zł

/ opak

Ilość w opakowaniu: 250 szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ISO 4762karta katalogowa

Śr. imbusowa

Wymiary i warunki techniczne wg ISO 4762

Wymiary (mm)wybrany rozmiar: 40

d	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)*	M24	(M27)*	M30	(M33)*	M36	M42	M48	M56
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4	4,5	5	5,5
b(min)	18	20	22	24	28	32	36	40	44	48	52	56	60	66	72	78	84	96	108	124
dk(max) 1)	5,5	7	8,5	10	13	16	18	21	24	27	30	33	36	40	45	50	54	63	72	84
dk(max) 2)	5,68	7,22	8,72	10,22	13,27	16,27	18,27	21,33	24,33	27,33	30,33	33,39	36,39	40,39	45,39	50,39	54,46	63,46	72,46	84,56
dk(min)	5,32	6,78	8,28	9,78	12,73	15,73	17,73	20,67	23,67	26,67	29,67	32,61	35,61	39,61	44,61	49,61	53,54	62,54	71,54	83,46
k	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	42	48	56
s(nom)	2,5	3	4	5	6	8	10	12	14	14	17	17	19	19	22	24	27	32	36	41

P — podziałka gwintub(min) — min. długość gwintuk — wysokość łbas(nom) — rozmiar klucza (imbus)1) dla łbów gładkich2) dla łbów radełkowanych— wymiary nie zalecane* — wymiary wg starej normy DIN

Wymagania i powołane normy

Wymagania ogólne

Norma	ISO 8992 (dla wszystkich materiałów)

Gwint

Tolerancja	5g6g dla klasy własności 12.9; dla innych klas własności: 6g
Norma	ISO 261, ISO 965-2, ISO 965-3

Własności mechaniczne

Klasa własności — stal	M3: jak uzgodniono; ≥ M3 i ≤ M39: 8.8, 10.9, 12.9; > M39: jak uzgodniono
Klasa własności — stal nierdzewna	≤ M24: A2-70, A3-70, A4-70, A5-70; > M24 i ≤ M39: A2-50, A3-50, A4-50, A5-50; > M39: jak uzgodniono
Klasa własności — metale nieżelazne	jak uzgodniono
Norma — stal	DIN ISO 898-1
Norma — stal nierdzewna	ISO 3506-1
Norma — metale nieżelazne	ISO 8839

Tolerancje

Klasa dokładności	A
Norma	DIN ISO 4759-1

Powierzchnia

Stal	według procesu; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych powłok cynkowych określono w ISO 10683
Stal nierdzewna / metale nieżelazne	bez powłoki

Nieciągłość powierzchni

Stal	ograniczenia wg ISO 6157-1, a dla klasy własności 12.9 wg ISO 6157-3

Odbiór

	procedura odbioru wg ISO 3269

Oznaczanie

Przykład oznaczania: śruba z łbem walcowym z gniazdem sześciokątnym, z gwintem M5, o długości l = 20 mm, klasy własności 12.9:

Śruba z łbem walcowym z gniazdem sześciokątnym ISO 4762 – M5 x 20 – 12.9.

Normy powiązane: DIN 912, PN 82302.

Opis

Śruba imbusowa wg normy ISO 4762 (odpowiedniki: DIN 912, PN 82302), z gwintem na całej długości trzpienia, ze stali nierdzewnej A2-70 — odpornej na korozję, do zastosowań zewnętrznych. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.

Dostępne warianty: M 4x40. W ofercie również w wykonaniu 12.9 surowym, 8.8 surowym i 8.8 ocynkowanym.

Specyfikacja produktu

Długość	40
Norma	ISO 4762
Rodzaj	Śr. imbusowa
Klasa / materiał	Nierdzewna A2-70
Typ	**
Długość gwintu	pełny gwint
Rozmiar	M4
Typ łba	walcowy (gniazdo)
Napęd	gniazdo 6-kątne (imbus)
Układ rozmiaru	gwint metryczny
Odmiana	pgw
Ilość w opakowaniu	250 szt
Waga opakowania	1 kg
Waga 1 szt	4 g
