AN 612karta katalogowa
Śr. młoteczk. do profili stalowych
Wymiary i warunki techniczne wg AN 612
Wymiary (mm)
| Ød(nom) | M6 | M8 | M10 |
|---|---|---|---|
| e | 24,3 | 24,3 | 24,3 |
| h | 4 | 4,1 | 5,1 |
| k | 22,4 | 22,4 | 22,4 |
| s | 10,4 | 10,4 | 10,4 |
Ø d — nominalna średnica gwintu (rozmiar śruby)e — przekątna łba (wymiar potrzebny do wprowadzenia łba w szczelinę profilu)h — wysokość podsadzenia łba pod gwintowanym trzonemk — wysokość łbas — szerokość łba
Materiał i wykonanie
Materiał
| Stal | kl. 8.8 wg ISO 898-1 |
|---|---|
| Stal nierdzewna | A2 wg ISO 3506-1 |
Gwint
| Typ | metryczny zwykły |
|---|---|
| Klasa tolerancji | 6g |
| Norma | ISO 965 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powłoka
| ocynk galwaniczny A2K | |
| Norma | ISO 4042 |
Profil montażowy
przekrój szyny montażowej (kanału ceowego), do której przeznaczona jest śruba młoteczkowa
Oznaczanie
Przykład oznaczania śruby młoteczkowej do szyn montażowych 28/15, gwint M8, o długości nominalnej l = 60 mm:
Śruba młoteczkowa do szyn montażowych AN 612-M8x60
Opis

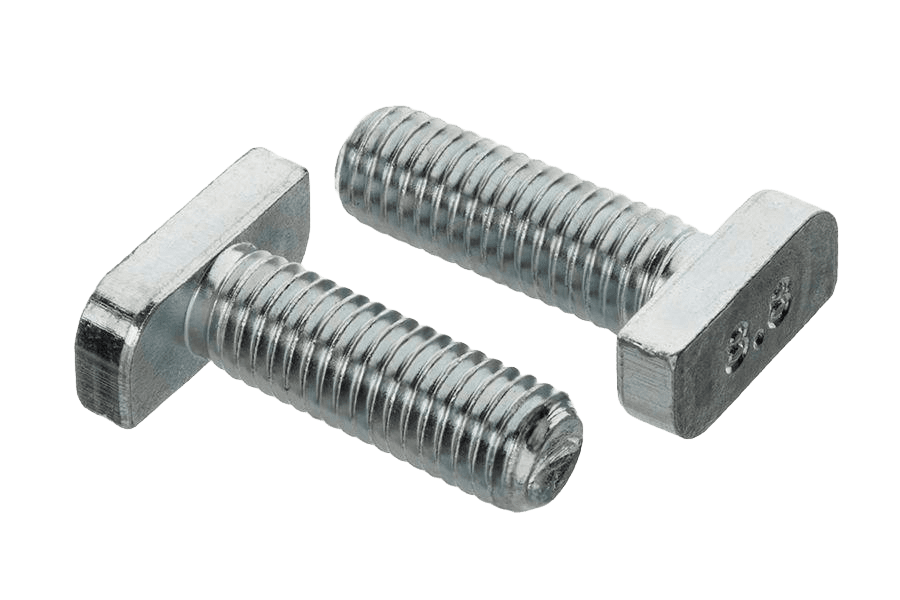

Śr. młoteczk. do profili stalowych 8.8 oc.B AN 612, w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M8 do M10 i długościach 20–30 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 612 |
| Rodzaj | Śr. młoteczk. do profili stalowych |
| Klasa / materiał | 8.8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
