ISO 8678karta katalogowa
Śr. zamkowa z niskim zamkiem
Wymiary i warunki techniczne wg ISO 8678
Wymiary (mm)
| Ød(nom) | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|
| P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 |
| b, l≤125 | 18 | 22 | 26 | 30 | 38 | 46 |
| b, 125<l≤200 | 44 | 52 | ||||
| Ødk | 14,2 | 18 | 22,3 | 26,6 | 35 | 43 |
| k1 | 3 | 3 | 4 | 4 | 5 | 5 |
| k | 3,6 | 4,8 | 5,8 | 6,8 | 8,9 | 10,9 |
| s | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
P — skok gwintub — długość gwintu, zależna od zakresu długości nominalnej l— — brak wartości (w tej normie nie występują śruby tej średnicy w danym zakresie długości l)Ødk — średnica łbak1 — wysokość łba (część grzybkowa)k — wysokość łba wraz z podsadzeniems — szerokość podsadzenia (kwadratu pod łbem)
Materiał i wykonanie
Materiał
| Stal | klasa własności: 8.8 wg ISO 898-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965 |
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Powłoki
| jak wytworzono, od klasy 8.8 czernione | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
Oznaczanie
Przykład oznaczania: śruby z łbem grzybkowym z podsadzeniem, z małym łbem i krótkim podsadzeniem, z gwintem M10 o długości nominalnej l = 70 mm, klasy własności mechanicznych 8.8:
Śruba z łbem grzybkowym ISO 8678 – M 10x70 – 8.8.
Opis

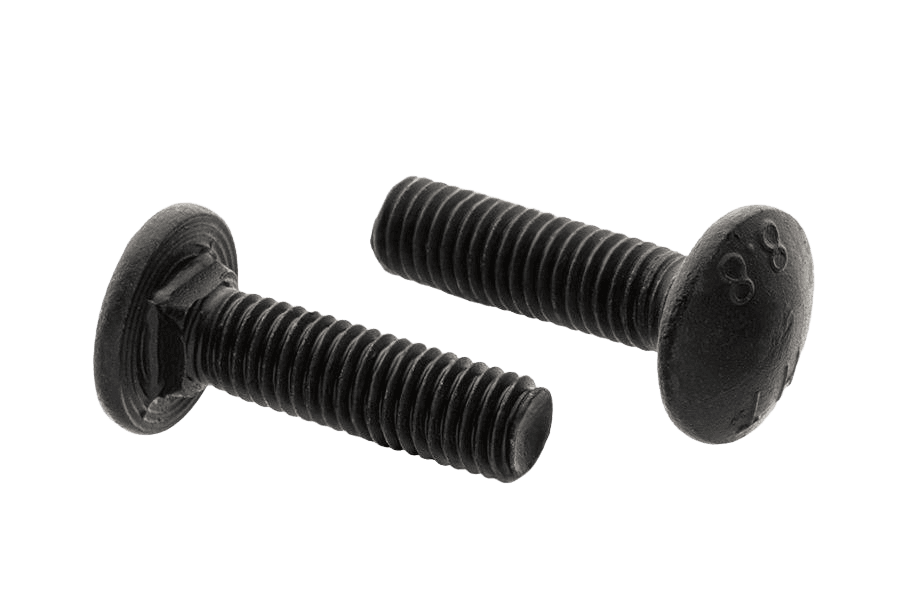

Śruba zamkowa z niskim zamkiem wg normy ISO 8678, z gwintem na całej długości trzpienia, w klasie własności 8.8 wg ISO 898-1. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Podsadzenie pod łbem blokuje obrót — do połączeń drewno-metal dokręcanych z jednej strony.
Dostępny asortyment: długościach 25–30 mm. W ofercie również w wykonaniu 8.8 ocynkowanym i 8.8 z ocynkiem płatkowym.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | ISO 8678 |
| Rodzaj | Śr. zamkowa z niskim zamkiem |
| Klasa / materiał | 8.8 |
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Długość gwintu | pełny gwint |
| Rozmiar | M8 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | pgw |
