DIN 961karta katalogowa
Śruba
Wymiary i warunki techniczne wg DIN 961
Wymiary (mm)
| M8x1 | M10x1 | M12x1,5 | (M14x1,5) | M16x1,5 | (M18x2) | M20x1,5 | (M22x2) | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | (M52x3) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 21 | 22,5 | 25 | 26 | 28 | 30 | 33 |
| s | 13 | 17* | 19* | 22* | 24 | 27 | 30 | 32* | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
— wymiary nie zalecane* — wymiary wg starej normy DINDla części średnic dostępny jest dodatkowy (alternatywny) skok gwintu przy tej samej średnicy nominalnej: M10x1 / M10x1,25, M12x1,5 / M12x1,25, M18x2 / M18x1,5, M20x1,5 / M20x2, M24x2 / M24x1,5 — wymiary k, s są dla nich identyczne.k — wysokość łbas — rozmiar klucza
Materiał i wykonanie
Materiał
| Stal | klasa własności: d ≤ 39 mm: 5.6, 8.8, 10.9 wg ISO 898-1; d > 39 mm wg uzgodnienia |
|---|---|
| Stal nierdzewna | d ≤ 20 mm: A2-70, A4-70; 20 mm < d ≤ 39 mm: A2-50, A4-50 wg ISO 3506-1; d > 39 mm wg uzgodnienia |
| Metale nieżelazne | wg ISO 8839 |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965 |
Tolerancje
| Klasa dokładności | A dla d ≤ M24 i l ≤ 10d lub 150 mm; B dla d > M24 i l > 10d lub 150 mm |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia / powłoka
| jak wytworzono, od klasy 8.8 czernione | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
| Powłoki ogniowe | wg ISO 10684 |
Oznaczanie
Przykład oznaczania: śruba z łbem sześciokątnym z gwintem na całej długości M12x1,5, o długości nominalnej l = 80 mm, klasy własności 8.8:
Śruba z łbem sześciokątnym DIN 961 - M12x1,5 x 80 - 8.8.
Normy powiązane: ISO 8676, PN 82105.
Opis

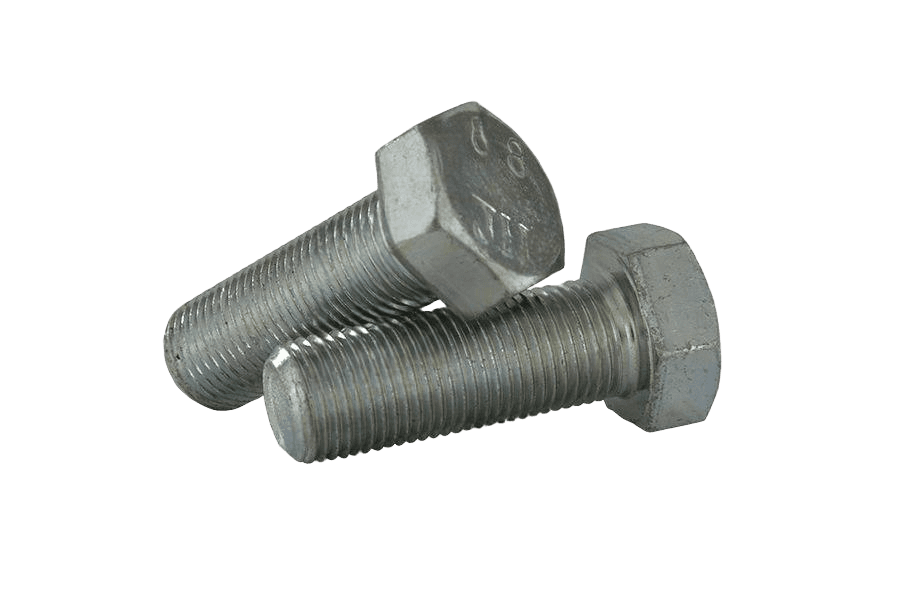

Śruba z łbem sześciokątnym wg normy DIN 961 (odpowiedniki: PN 82105, ISO 8676), w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M8x1 do M16x1,5 i długościach 16–80 mm. W ofercie również w wykonaniu 10.9 surowym i 10.9 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 961 |
| Rodzaj | Śruba |
| Klasa / materiał | 8.8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
