DIN 15237karta katalogowa

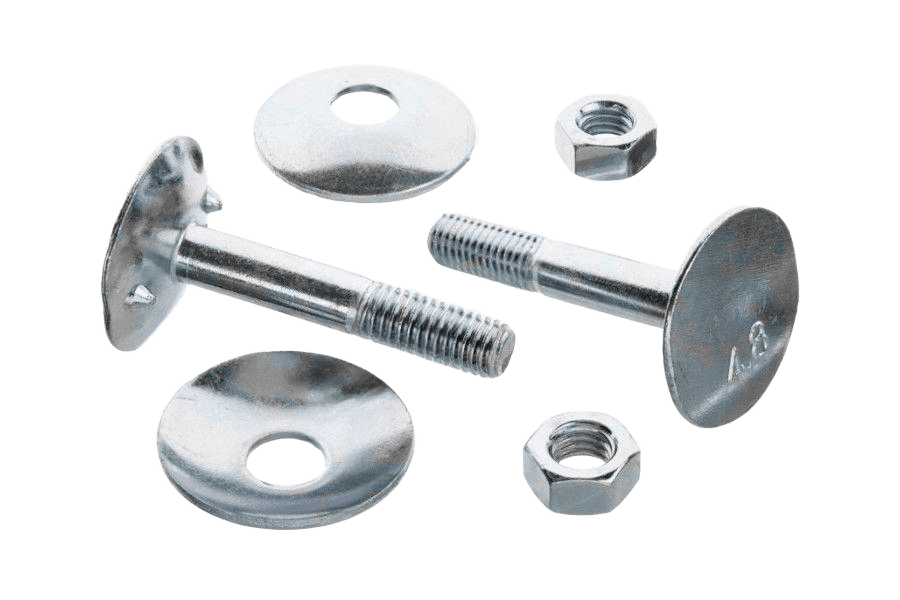

Śruba do pasów (kpl)
Wymiary i warunki techniczne wg DIN 15237
Pozostałe widoki kompletu
Widok czołowy łba z dwoma otworami mocującymi (zabezpieczenie przed obrotem w paśmie).
Śruba z podkładką miseczkową (Ød4, Ød2) oraz nakrętką DIN 934 (s — rozmiar klucza).
Skład kompletu (kpl)
| 1 | Śruba do pasów DIN 15237 |
|---|---|
| 2 | Podkładka miseczkowa |
| 3 | Nakrętka DIN 934 |
Wymiary łba, podkładki i nakrętki (mm)
| Ød1 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|
| Ød2 | 7 | 9,5 | 11,5 | 14 |
| Ød3 | 20 | 28 | 35 | 42 |
| Ød4 | 25 | 32 | 40 | 50 |
| s | 10 | 13 | 17 | 19 |
Ød1 — gwint (średnica nominalna)Ød2 — średnica otworu podkładki miseczkowejØd3 — średnica łba śrubyØd4 — średnica zewnętrzna podkładki miseczkowejs — rozmiar klucza nakrętki (DIN 934)
Długość gwintu b (mm)
| l | M6 | M8 | M10 | M12 |
|---|---|---|---|---|
| 20 | 12 | |||
| 25 | 15 | 15 | 18* | |
| 30 | 18* | 18 | 18 | 20* |
| 35 | 18* | 18 | 20 | 20 |
| 40 | 18* | 20* | 20 | 25 |
| 45* | 20* | 20* | 25* | |
| 50 | 20* | 20 | 28 | |
| 60 | 28 | |||
| 70 | 28 |
Wartości w komórkach to długość gwintu b (mm) dla danej długości l (wiersz) i gwintu Ød1 (kolumna).l — długość nominalna śruby (mm)b — długość gwintu* — wymiary nie ujęte w normie— — kombinacja niewystępująca w normie
Materiał i wykonanie
Materiał
| Stal | klasa własności: 8.8, 10.9 wg ISO 898-1 |
|---|---|
| Stal nierdzewna | A4 wg ISO 3506-1 |
Gwint
| Rodzaj | metryczny zwykły |
|---|---|
| Tolerancja | 6g wg DIN 13-13 |
Tolerancje
| Klasa dokładności | g wg DIN 267-2 |
|---|
Wykończenie
| Stal | powłoki galwaniczne A2K wg ISO 4042 |
|---|---|
| Stal nierdzewna | wg procesu (jak wytworzono) |
Oznaczanie
Przykład oznaczania kompletu śruby do pasów z gwintem M12, o długości nominalnej l = 35 mm, klasy własności 8.8 wraz z podkładką miseczkową i nakrętką:
Śruba do pasów DIN 15237 M12x35 - 8.8
Opis
Śruba do pasów (kpl) wg normy DIN 15237. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M6 do M12 i długościach 20–50 mm. W ofercie również w wykonaniu nierdzewnym A4 i 8.8 ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 15237 |
| Rodzaj | Śruba do pasów (kpl) |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
