DIN 480karta katalogowa
Śruba dociskowa imak.
Wymiary i warunki techniczne wg DIN 480
Wymiary (mm)
| d(nom) | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|
| P | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| c(min) | 2,88 | 2,88 | 3,85 | 3,85 | 4,85 | 5,85 |
| c(max) | 3,12 | 3,12 | 4,15 | 4,15 | 5,15 | 6,15 |
| dp | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| dc | 10 | 13 | 17 | 22 | 28 | 32 |
| k | 11 | 13 | 16 | 20 | 25 | 28 |
| s(nom) | 8 | 10 | 13 | 17 | 22 | 24 |
| z3 | 2 | 2,5 | 3 | 4 | 5 | 6 |
d — nominalna średnica gwintuP — skok gwintuc — grubość kołnierza (wieńca)dp — średnica czopa (soczewkowego)dc — średnica kołnierza (wieńca)k — wysokość łba kwadratowegos(nom) — rozmiar klucza (łeb kwadratowy)z3 — długość czopa
Warunki techniczne
Materiał
| Stal |
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-15 |
Własności mechaniczne
| Klasa własności mechanicznych | 5.6, 5.8, 8.8 (inne klasy wytrzymałości według uzgodnień) |
|---|---|
| Norma | DIN ISO 898-1 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie i/lub powłoka
| jak wytworzono; dla klasy 8.8 czernione (termicznie lub chemicznie) | |
| Chropowatość powierzchni | wg DIN 267-2 |
| Nieciągłości powierzchni | wg DIN 267-19 |
| Powłoki galwaniczne | wg DIN 267-9 |
| Powłoki ogniowe | wg DIN 267-10 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania śruby dociskowej z łbem kwadratowym wieńcowym, z czopem soczewkowym, z gwintem M12, o długości nominalnej l = 40 mm, klasy własności mechanicznych 5.6:
Śruba z łbem kwadratowym DIN 480 – M 12x40 – 5.6.
Norma powiązana: PN 82308.
Opis

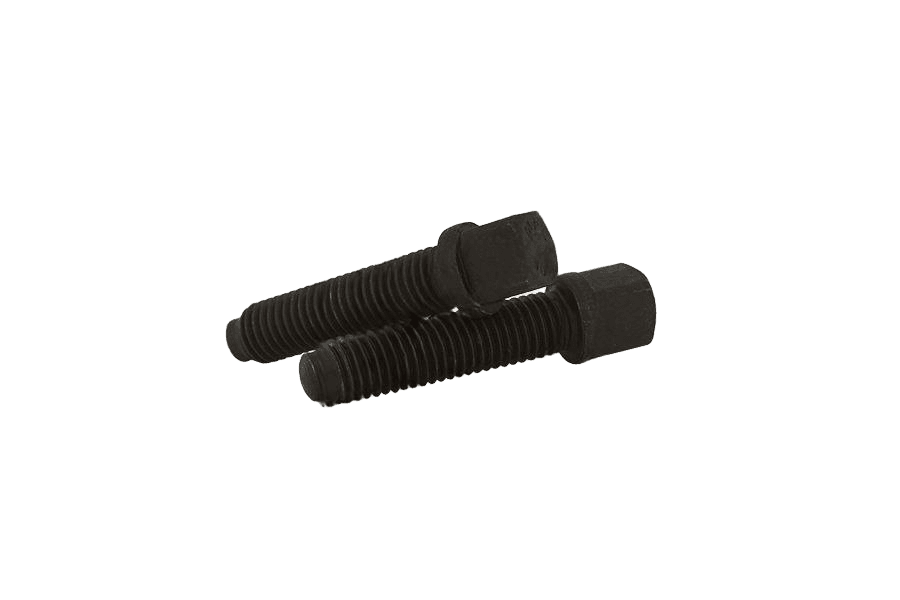

Śruba dociskowa imak. 010.9 surowe DIN 480, w wykonaniu 010.9. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M8 do M20 i długościach 16–70 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 480 |
| Rodzaj | Śruba dociskowa imak. |
| Klasa / materiał | 010.9 |
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | bez łba (dociskowy) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
