Wymiary (mm)
Ød — średnica nominalna gwintu— wymiary nie zalecaneb1 — długość gwintu części wkręcanej (koniec metalowy, ~1d)b2 — długość gwintu części pod nakrętkę (koniec nakrętkowy), zależna od długości nominalnej l; dla długości pośrednich spoza zakresu tabeli b2 ≈ l – (x1 + 3)x1 — długość wybiegu gwintu przy końcu nakrętkowymx2 — długość wybiegu gwintu przy końcu wkręcanym (metalowym)
Materiał i wykonanie
Gwint
| Część wkręcana (koniec metalowy) | 6k, wg DIN 13-51 |
|---|
| Część pod nakrętkę | 6g, wg DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 5.6, 8.8, 10.9 |
|---|
| Norma | ISO 898-1 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia
| Wykończenie | klasa 5.6: jak wytworzono; klasy 8.8, 10.9: czernione (termicznie lub chemicznie) |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłości powierzchni | wg EN 26157-3 |
|---|
| Powłoki galwaniczne | wg ISO 4042 |
|---|
Odbiór
| Procedura odbioru | wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania: śruba dwustronna o długości części wkręcanej ~1d, z gwintem M12, o długości nominalnej l = 80 mm, klasy własności mechanicznych 8.8:
Śruba dwustronna DIN 938 – M12 x 80 – 8.8.
Normy powiązane: PN 82125.
Opis

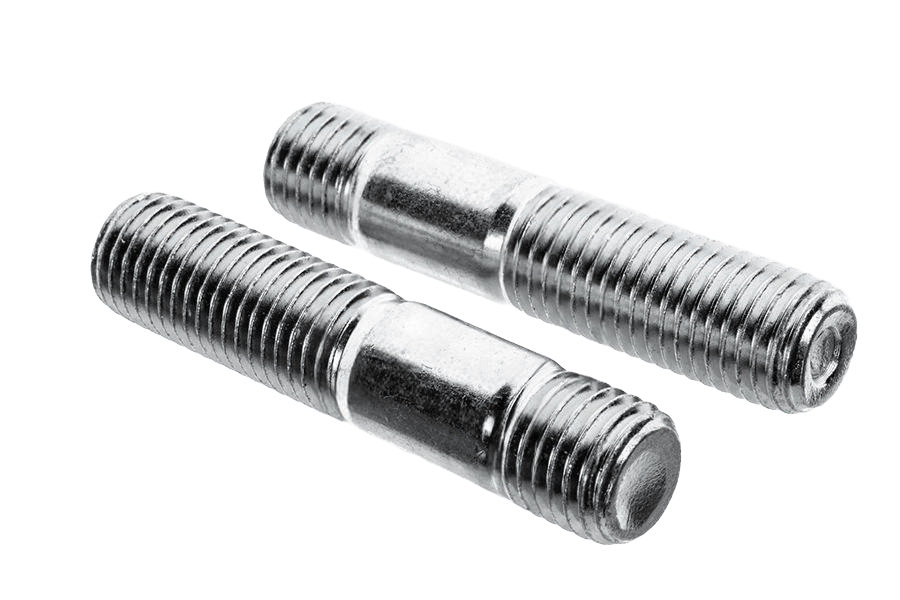

Śruba dwustr. wg normy DIN 938 (odpowiedniki: PN 82125), w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M8 do M20 i długościach 25–70 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 938 |
|---|
| Rodzaj | Śruba dwustr. |
|---|
| Klasa / materiał | 8.8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Własność | 1d |
|---|
| Typ łba | bez łba (szpilka / pręt) |
|---|
| Napęd | brak |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | (1d) |
|---|
