AN 261karta katalogowa
Śruba gąsienicy
Wymiary i warunki techniczne wg AN 261
Wymiary — zależne od rozmiaru gwintu (mm)
| Ø d | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 |
|---|---|---|---|---|
| k(max) | 18 | 19 | 22 | 24 |
| k(min) | 17,5 | 18,5 | 21,5 | 23,5 |
| s(max) | 27 | 30 | 32 | 36 |
| s(min) | 26,67 | 29,67 | 31,67 | 35,67 |
Ø d — nominalna średnica gwintuk — wysokość łbas — rozwartość klucza (wymiar pod klucz)
Wymiary zależne od długości nominalnej (mm)
| Oznaczenie (d x l) | M18x1,5x55 | M20x1,5x60 | M20x1,5x65 | M22x1,5x62 | M22x1,5x67 | M24x1,5x79 |
|---|---|---|---|---|---|---|
| b | 28 | 31 | 38 | 35 | 39 | 47 |
| l(nom) | 55 | 60 | 65 | 62 | 67 | 79 |
| l(min) | 54,4 | 59,4 | 64,4 | 61,3 | 66,3 | 78,4 |
| l(max) | 55,6 | 60,6 | 65,6 | 62,7 | 67,7 | 79,6 |
b — długość gwintu (odcinek gwintowany, liczony od końca trzpienia)l — długość nominalna śrubyWariant M20x1,5x60 występuje w arkuszu normy, ale nie jest obecnie w naszej ofercie — zachowany dla kompletności
Wymiary — gwint calowy UNC (mm)
| Ø d | 9/16-18 | 5/8-18 | 3/4-16 | 7/8-14 |
|---|---|---|---|---|
| b | 29 | 30 | 32 | 34 |
| k(max) | 17 | 18 | 22 | |
| k(min) | 17,5 | 16,58 | 17,5 | 19,5 |
| s(max) | 22 | 24 | 28 | 32 |
| s(min) | 21,67 | 23,67 | 27,9 | 31,67 |
| l(nom) | 51 | 54 | 53 | 76 |
| l(min) | 50,4 | 53,4 | 52,4 | 75,4 |
| l(max) | 51,6 | 54,6 | 53,6 | 76,6 |
Ø d — oznaczenie gwintu calowego UNC (rozmiar x liczba zwojów na cal)b — długość gwintuk — wysokość łbas — rozwartość kluczal — długość nominalna śrubyTabela dotyczy wariantów calowych normy AN 261 — prowadzimy obecnie tylko wersje z gwintem metrycznym (tabela powyżej)
Warunki techniczne
Materiał
| Stal, klasa własności 12.9 | |
| Norma | ISO 898-1 |
Cechowanie
| Klasa własności, cecha producenta | |
| Norma | ISO 898-1 |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965-2 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| bez pokrycia (jak wytworzono) |
Oznaczanie
Przykład oznaczania śruby stopy gąsienicy z gwintem M18x1,5, długości nominalnej l = 55 mm, klasy własności 12.9:
Śruba stopy gąsienicy AN 261 - M18 x 1,5 - 12.9
Opis

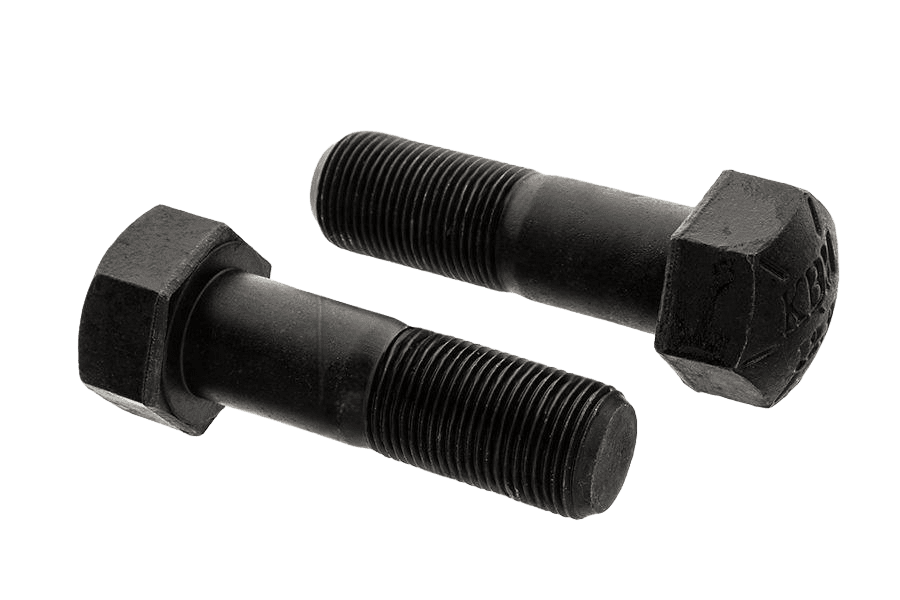

Śruba gąsienicy 12.9 surowe AN 261, w klasie własności 12.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M18x1,5 do M24x1,5 i długościach 55–79 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 261 |
| Rodzaj | Śruba gąsienicy |
| Klasa / materiał | 12.9 |
| Pokrycie | Bez powłoki (surowe) |
| Skok gwintu | 1,5 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
