ISO 7380-2karta katalogowa
Śruba grzybk. kołn.
Wymiary i warunki techniczne wg ISO 7380-2
Wymiary (mm)
| Ød | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| Ødc | 6,9 | 9,4 | 11,8 | 13,6 | 17,8 | 21,9 | 26 | 34 |
| k | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 |
| s | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
P — skok gwintuØdc — średnica kołnierzak — wysokość łbas — rozmiar klucza (imbus)
Wymagania i powołane normy
Materiał
| Stal |
Własności mechaniczne
| Klasa własności | 8.8, 10.9 (cechowanie: 08.8, 010.9), wg ISO 898-1 |
|---|
Wykończenie / powłoka
| jak wykonano | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-12, ISO 261, ISO 965-2, ISO 965-3 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Oznaczanie
Przykład oznaczania: śruba z łbem wypukłym z gniazdem sześciokątnym z kołnierzem, z gwintem M12, o długości nominalnej l = 40 mm, klasy własności 10.9:
Śruba z łbem wypukłym z gniazdem sześciokątnym ISO 7380-2 – M12x40 – 010.9.
Opis

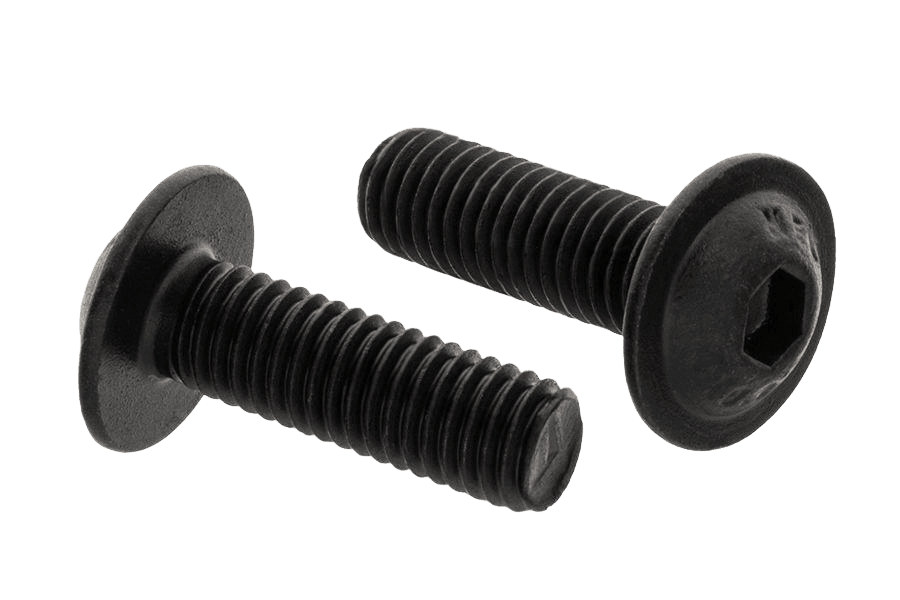

Śruba grzybk. kołn. wg normy ISO 7380-2, z gwintem na całej długości trzpienia, w wykonaniu 010.9. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M5 do M10 i długościach 8–80 mm. W ofercie również w wykonaniu 010.9 ocynkowanym, nierdzewnym A2-70 i 010.9 surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 7380-2 |
| Rodzaj | Śruba grzybk. kołn. |
| Klasa / materiał | 010.9 |
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Długość gwintu | pełny gwint |
| Typ łba | grzybkowy (kulisty) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | pgw |
