AN 293karta katalogowa

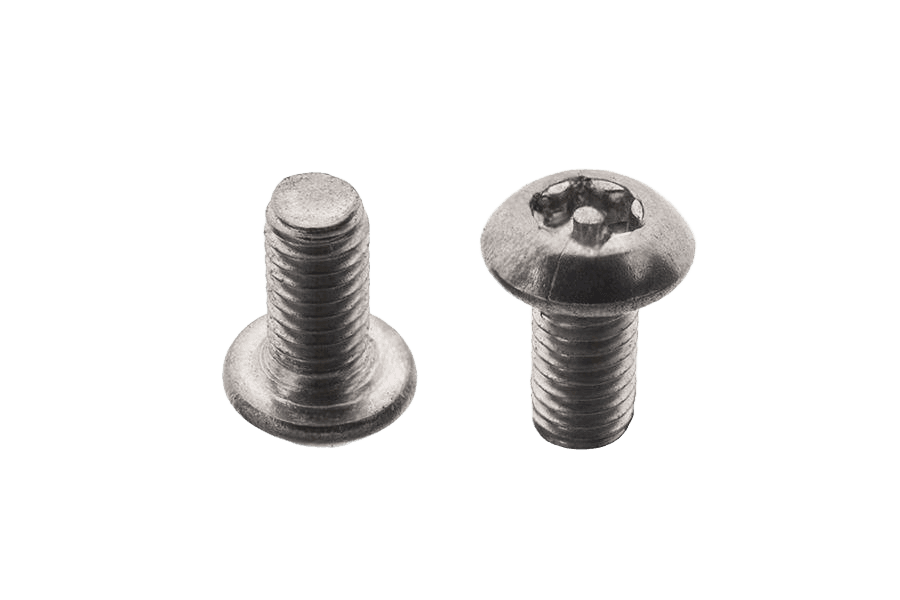

Śruba grzybkowa
Wymiary i warunki techniczne wg AN 293
Wymiary (mm)
| d | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| T-pin | 10 | 20 | 25 | 30 | 40 | 45 |
| dk | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 |
| k | 1,65 | 2,20 | 2,75 | 3,3 | 4,4 | 5,5 |
d — rozmiar nominalny gwintuP — podziałka gwintuT-pin — gniazdo sześciokarbowe Torx (Tx) z bolcemdk — średnica łbak — wysokość łba
Oznaczanie
Przykład oznaczania śruby zabezpieczającej z łbem wypukłym z gniazdem sześciokarbowym Tx-pin 30 z bolcem, z gwintem M6, o długości nominalnej l = 20 mm, ze stali nierdzewnej A2:
Śruba zabezpieczająca AN 293 – T-pin – M6 x 20 – A2.
Opis
Śruba grzybkowa wg normy AN 293, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M3 do M8 i długościach 6–30 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 293 |
| Rodzaj | Śruba grzybkowa |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Własność | Tx-pin |
| Typ łba | grzybkowy (kulisty) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | Tx-pin |
