Wymiary (mm)
Trzpień ds wykonany w tolerancji f9Dla łbów radełkowanych w klasie 12.9 średnica dk jest nieznacznie większa (np. 10,22 dla ds = 6)dk (max) — śr. łbab — dł. gwintuk — wysokość łbas — klucz imbusowy
Wymagania i powołane normy
Gwint
| Tolerancja | 5g–6g dla klasy własności mechanicznych 12.9 |
|---|
| Norma | ISO 261, ISO 965 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 12.9 |
|---|
| Norma | ISO 898-1 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie
| Trzpień | chropowatość powierzchni Ra = 0,8 µm wg ISO 1302; tolerancje winny być uzyskane tylko przed galwanizowaniem |
|---|
| Pozostałe cechy | oksydowanie czarne (termiczne lub chemiczne); wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące innych przygotowań powierzchni winny być uzgodnione |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania śruby pasowanej z łbem walcowym z gniazdem sześciokątnym, z trzpieniem o średnicy ds = 10 mm, z gwintem M 8, o długości nominalnej l = 40 mm: Śruba pasowana z łbem walcowym z gniazdem sześciokątnym ISO 7379 – M8x40 – 12.9.
Opis

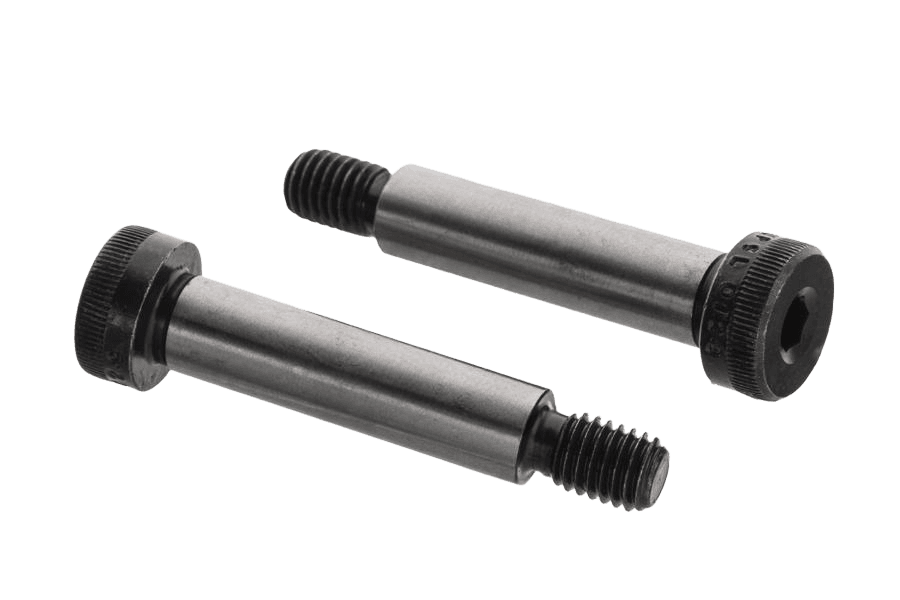

Śruba imb. pasowana 012.9 surowe ISO 7379, w wykonaniu 012.9. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M5 do M20 i długościach 6–140 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 7379 |
|---|
| Rodzaj | Śruba imb. pasowana |
|---|
| Klasa / materiał | 012.9 |
|---|
| Pokrycie | Bez powłoki (surowe) |
|---|
| Typ łba | (inne) |
|---|
| Napęd | (inne) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
