AN 264karta katalogowa
Śruba kciukowa
Wymiary i warunki techniczne wg AN 264
Wymiary (mm)
| Ød(nom) | M5 | M6 | M8 | M10 |
|---|---|---|---|---|
| a(max) | 15 | 17 | 27 | 31 |
| a(min) | 13 | 15 | 23 | 27 |
| b(max) | 11 | 14,5 | 18 | 20 |
| b(min) | 10,6 | 13 | 16 | 17,5 |
| c(max) | 3 | 3,5 | 3,5 | 4,5 |
| c(min) | 2 | 2,5 | 2,5 | 3 |
Ød — średnica nominalna gwintua — wysokość łbab — szerokość łbac — grubość łbal — długość nominalna (oś doboru)
Materiał i wykonanie
Materiał
| Stal węglowa |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965-2 |
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| Powłoka | ocynk galwaniczny biały A2J min. 5 µm |
|---|---|
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania śruby kciukowej o średnicy nominalnej M8, długości nominalnej l = 25 mm:
Śruba kciukowa AN 264 - M8 x 25
Opis

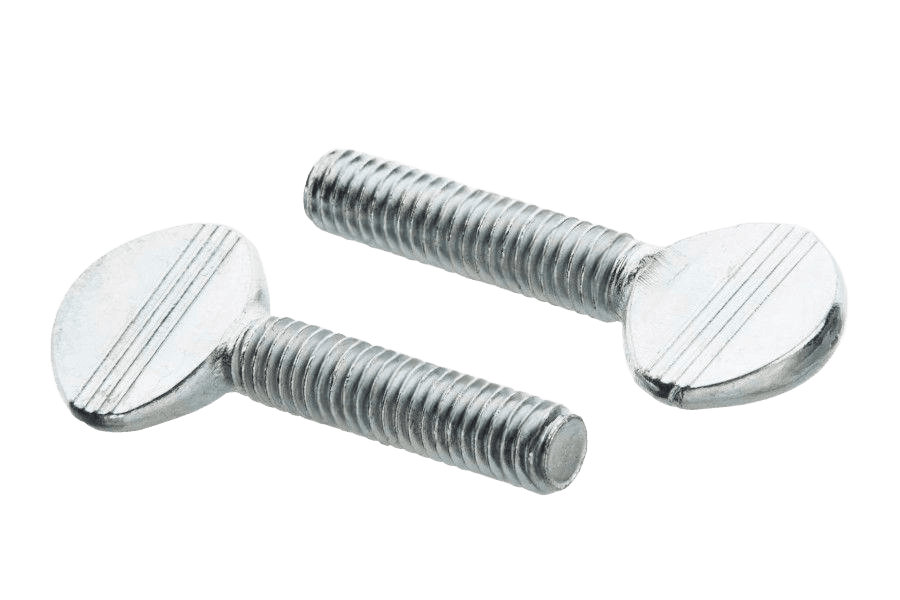

Śruba kciukowa oc.B AN 264. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M5 do M10 i długościach 15–50 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 264 |
| Rodzaj | Śruba kciukowa |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
