Wymiary (mm)
Ød(nom) — nominalna średnica gwintu (rozmiar śruby)P — skok (podziałka) gwintub(min) — minimalna długość gwintu na trzpieniu; zależna od długości nominalnej l (trzy zakresy)e(min) — minimalna szerokość łba mierzona po przekątnej, przez narożniki noskak — wysokość łba (nom./max./min.)n — szerokość noska pod łbem (nom./max./min.)m — długość łba młoteczkowego (nom./max./min.)d(b), t — tylko dla d = M36–M48: gwintowany otwór w czole trzpienia (średnica db, głębokość t)
Warunki techniczne
Gwint
| Tolerancja | 8g |
|---|
| Norma | DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych — d ≤ M36 | 3.6 lub 4.6 według uzgodnień |
|---|
| Klasa własności mechanicznych — d > M36 | według umowy |
|---|
| Norma | DIN ISO 898-1 |
|---|
Tolerancje
| Klasa dokładności | C |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Powierzchnia
| jak wytworzono |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
| Powłoki ogniowe | wg DIN 267-10 |
|---|
Odbiór
| Procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania śruby z łbem młoteczkowym z noskiem, z gwintem M20, o długości nominalnej l = 120 mm:
Śruba z łbem młoteczkowym DIN 188 - M20 x 120.
Opis

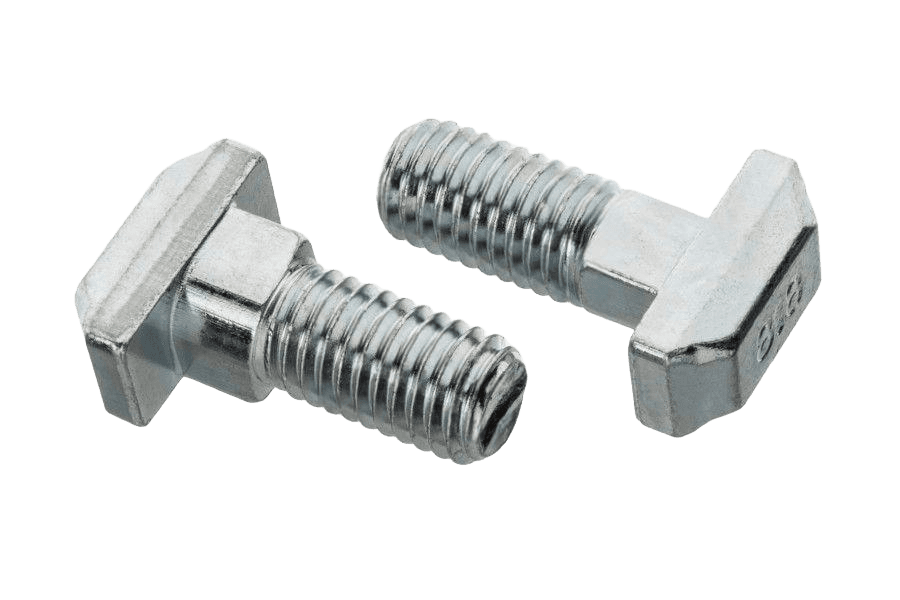

Śruba młoteczk. wg normy DIN 188, w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M10 do M12 i długościach 25–50 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 188 |
|---|
| Rodzaj | Śruba młoteczk. |
|---|
| Klasa / materiał | 8.8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Typ łba | młoteczkowy / teowy |
|---|
| Napęd | (inne) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
