DIN 186 Bkarta katalogowa
Śruba młoteczk. podsadz.
Wymiary i warunki techniczne wg DIN 186 B
Wymiary (mm)
| Ød(nom) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| e(min) | 6,88 | 9,24 | 11,81 | 14,17 | 19,32 | 24,33 | 29,48 | 37,2 | 44,57 | 52,29 | 60,0 |
| k(nom) | 4,5 | 5,5 | 7 | 8 | 10,5 | 13 | 15 | 19 | 23 | 26 | 30 |
| n(nom) | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| m(nom) | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
| ls(min) | 5 | 6,75 | 8,5 | 10,25 | 15 | 18,5 | 22 | 25,5 | 35 | 37,5 | 47 |
| lg(max) | 10 | 13 | 16 | 19 | 25 | 31 | 37 | 43 | 55 | 60 | 72 |
| l(min) | 30 | 30 | 30 | 40 | 50 | 55 | 70 | 90 | 120 | 140 | 150 |
| l(max) | 60 | 80 | 100 | 120 | 180 | 200 | 200 | 200 | 200 | 200 | 200 |
Ød(nom) — nominalna średnica trzpienia/gwintu śrubyP — skok gwintue(min) — minimalna szerokość między narożami podsadzenia kwadratowego, mierzona po przekątnejk(nom) — wysokość łban(nom) — szerokość podsadzenia kwadratowego pod łbemm(nom) — długość łba młoteczkowego (wymiar poprzeczny do osi trzpienia)ls(min) — minimalna długość gładkiego (niegwintowanego) odcinka trzpienialg(max) — maksymalna długość odcinka trzpienia bez gwintul(min), l(max) — zakres długości nominalnych l przewidzianych normą dla danej średnicy
Warunki techniczne
Materiał
| Stal |
Gwint
| Tolerancja | 8g |
|---|---|
| Norma | ISO 724, ISO 965-1 |
Własności
| Klasa własności — d ≤ M39 | 4,6 |
|---|---|
| Klasa własności — d > M39 | wg ustaleń |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| wg procesu (jak wytworzono) | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki ogniowe | wg ISO 10644 |
Oznaczanie
Długość gwintu b wynika ze wzoru b = l − lg (wg oznaczeń na rysunku).
Przykład oznaczania: śruby z łbem młoteczkowym z podsadzeniem kwadratowym, z gwintem M20, o długości nominalnej l = 120 mm:
Śruba z łbem młoteczkowym DIN 186 - M20 x 120.
Norma związana: PN 82418.
Opis

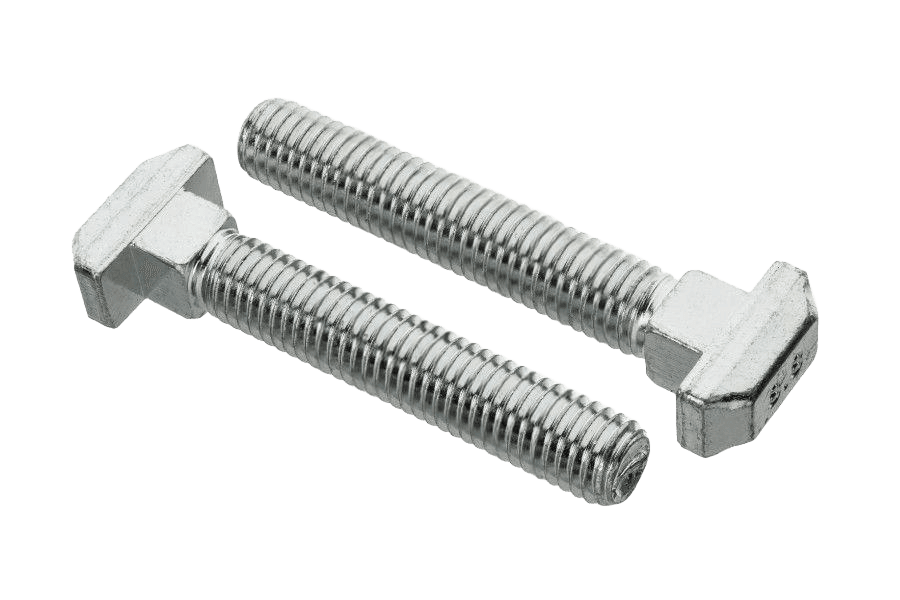

Śruba młoteczk. podsadz. 8.8 oc.B DIN 186 B, w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M6 do M16 i długościach 20–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 186 B |
| Rodzaj | Śruba młoteczk. podsadz. |
| Klasa / materiał | 8.8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | młoteczkowy / teowy |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
