AN 99karta katalogowa
Śruba nap.
Wymiary i warunki techniczne wg AN 99
Wymiary (mm)wybrany rozmiar: 50 × M5
| Ød1(nom) | M5 | M6 | M8 |
|---|---|---|---|
| l1(min) | 50 | 60 | 70 |
| l1(max) | 70 | 100 | 110 |
d1 — nominalna średnica gwintu na końcówkach śruby napinającejl1(min), l1(max) — dwie standardowe długości całkowite dostępne dla danej średnicy gwintu
Oznaczanie
Przykład oznaczania śruby napinającej z końcówkami z drutu hak – oko, gwint M6, długość l1 = 100 mm:
Śruba napinająca AN 99 – M6 – HO
Formy wykonania
jeden koniec zagięty w hak, drugi zakończony oczkiem
oba końce zagięte w haki
oba końce zakończone oczkami
Opis
Śruba nap. wg normy AN 99. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.

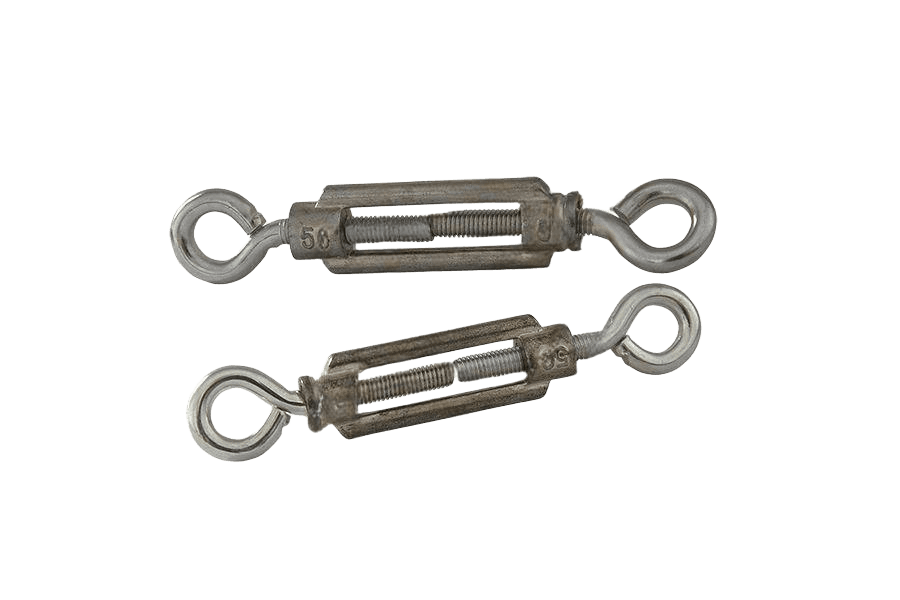

Dostępne warianty: M 5x50. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Długość | 50 |
|---|---|
| Średnica | M5 |
| Norma | AN 99 |
| Rodzaj | Śruba nap. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | oko-oko |
| Własność | o-o |
| Rozmiar | M5 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | o-o |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 3,06 kg |
| Waga 1 szt | 30,6 g |
