Wymiary (mm)
b0 (+2P) — minimalna długość gwintu, zależna od zakresu długości nominalnej l śruby; (—) oznacza, że norma nie definiuje wartości dla danego zakresu l przy tej średnicy— wymiary nie zalecaneP — podziałka gwintub0 (+2P) — długość gwintu (wartość zależna od przedziału długości l)d2 (H9) — średnica oczkad3 — średnica kulis(max) — szerokość pod klucz (trzpień)d — gwint (rozmiar nominalny)
Odległość od ostatniego pełnego zwoju gwintu do środka oczka (mm)
d — gwint (rozmiar nominalny)odległość — od ostatniego pełnego zwoju gwintu do środka oczka
Warunki techniczne
Gwint
| Tolerancja | dla klasy B = 6g |
|---|
| Norma | DIN 13-13 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 4.6 lub 5.6 lub 8.8 wg uzgodnień; z innych grup stali lub klas własności mechanicznych — tylko na specjalne ustalenia |
|---|
| Norma | ISO 898-1 |
|---|
Tolerancje
| Klasa dokładności | B |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie powierzchni
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłości powierzchni | wg DIN 267-19 |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
| Powłoki ogniowe | wg DIN 267-10 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: śruba oczkowa z gwintem M20, o długości nominalnej l = 120 mm, klasy własności mechanicznych 4.6:
Śruba oczkowa DIN 444 LB – M20 x 120 – 4.6.
Normy powiązane: PN 82426.
Opis

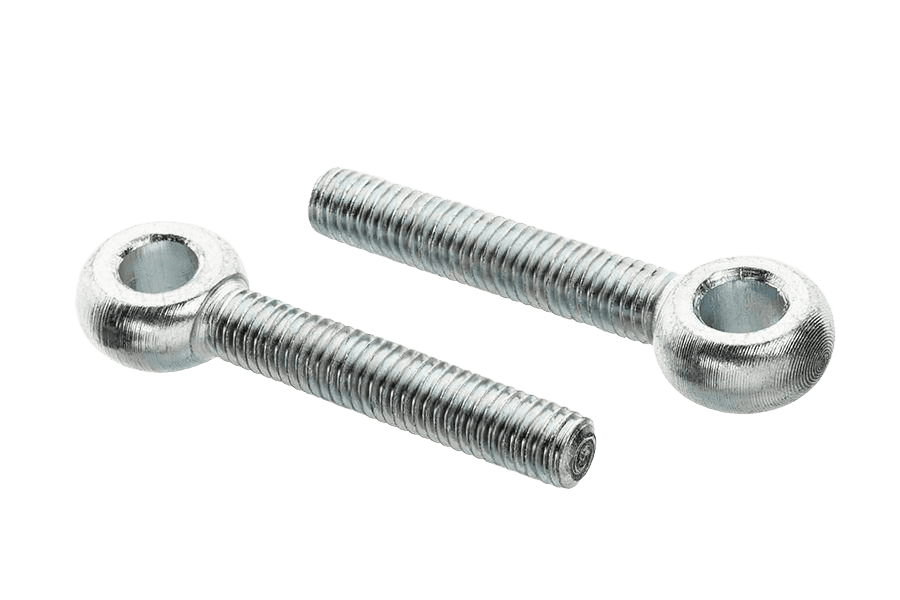

Śruba oczkowa wg normy DIN 444LB (odpowiedniki: PN 82426), z gwintem na całej długości trzpienia, w klasie własności 4.6 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.
Dostępny asortyment: w rozmiarach od M6 do M30 i długościach 40–260 mm. W ofercie również w wykonaniu 8.8 ocynkowanym i 8.8 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 444LB |
|---|
| Rodzaj | Śruba oczkowa |
|---|
| Klasa / materiał | 4.6 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Długość gwintu | pełny gwint |
|---|
| Typ łba | oczkowy |
|---|
| Napęd | brak |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | pgw |
|---|
