Śruba oczkowa A2 DIN 444 B | Świat Śrub

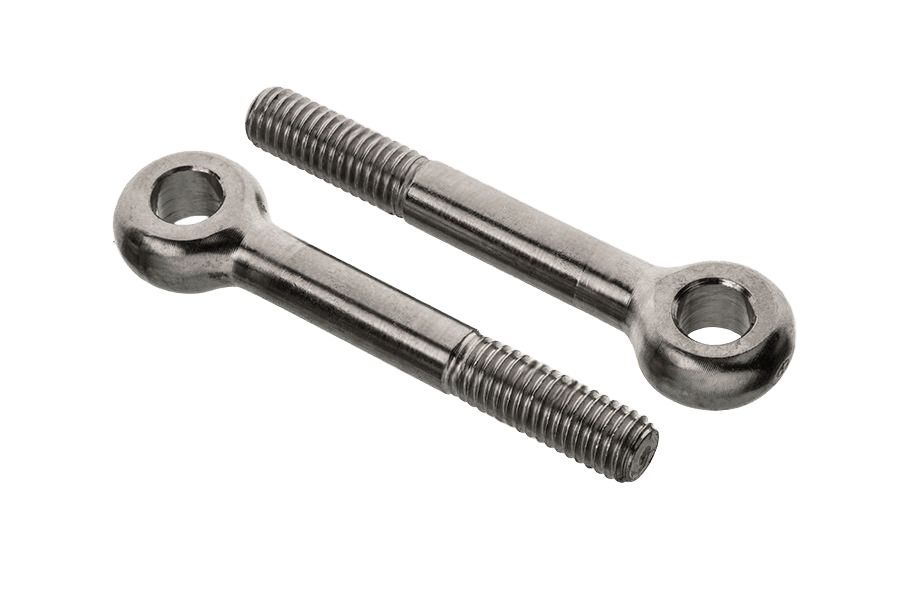

Śruba oczkowa A2 DIN 444 B

Rys. techniczny · DIN 444 B

Wybierz rozmiar i długość

Rozmiar → Długość ↓	M8	M10	M12
40		—	—
50			—
60
80
100	—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 444 Bkarta katalogowa

Śruba oczkowa

Wymiary i warunki techniczne wg DIN 444 B

Wymiary (mm)

d	M5	M6	M8	M10	M12	M16	M20	M24	(M27)	M30	(M33)	M36	(M39)
P	0,8	1	1,25	1,5	1,75	2	2,5	3	3	3,5	3,5	4	4
b0 (+2P), l ≤ 125	16	18	22	26	30	38	46	54	60	66
b0 (+2P), 125 < l ≤ 200			28	32	36	44	52	60	66	72	78	84	90
b0 (+2P), l > 200						57	65	73	79	85	91	97	103
d2 (H9)	5	6	8	10	12	16	18	22	25	28	30	32	35
d3(max)	12	14	18	20	25	32	40	45	50	55	60	65	70
d3(min)	11,57	13,57	17,57	19,48	24,48	31,38	39,38	44,38	49,38	54,26	59,26	64,26	69,26
s(max)	6	7	9	12	14	17	22	25	27	30	34	38	41

d — gwint (rozmiar nominalny)P — podziałka gwintub0 (+2P) — długość gwintu trzpienia; wartość zależy od przedziału długości nominalnej l śruby (tolerancja +2P)d2 (H9) — średnica otworu oczkad3 — średnica kuli (zewnętrzna średnica oczka)s(max) — szerokość pod klucz na trzpieniu— wymiary nie zalecanePuste pola (—) — norma nie definiuje wartości dla danego zakresu długości l przy tej średnicy

Odległość od ostatniego pełnego zwoju gwintu do środka oczka (mm)

d	M5	M6	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
odległość	11	14	16	18	23	27	32	40	42	46	54	59	61

d — gwint (rozmiar nominalny)odległość — od ostatniego pełnego zwoju gwintu do środka oczka

Warunki techniczne

Materiał

	Stal

Wymagania ogólne

Norma	DIN 267-1

Gwint

Tolerancja	dla klasy B = 6g
Norma	DIN 13-13

Własności mechaniczne

Klasa własności mechanicznych	4.6 lub 5.6 lub 8.8 wg uzgodnień; z innych grup stali lub klas własności mechanicznych — tylko na specjalne ustalenia
Norma	ISO 898-1

Tolerancje

Klasa dokładności	B
Norma	ISO 4759-1

Wykończenie powierzchni

Chropowatość powierzchni	wg DIN 267-2
Nieciągłości powierzchni	wg DIN 267-19
Powłoki galwaniczne	wg DIN 267-9
Powłoki ogniowe	wg DIN 267-10

Odbiór

	procedura odbioru wg DIN 267-5

Oznaczanie

Przykład oznaczania: śruba oczkowa z gwintem M20, o długości nominalnej l = 120 mm, klasy własności mechanicznych 4.6:

Śruba oczkowa DIN 444 B – M20 x 120 – 4.6.

Normy powiązane: PN 82426.

Opis

Śruba oczkowa wg normy DIN 444 B (odpowiedniki: PN 82426), z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.

Dostępny asortyment: w rozmiarach od M8 do M12 i długościach 40–100 mm. W ofercie również w wykonaniu 4.6 ocynkowanym, 8.8 ocynkowanym i 8.8 z ocynkiem płatkowym.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	DIN 444 B
Rodzaj	Śruba oczkowa
Klasa / materiał	Stal nierdzewna A2 (A2)
Długość gwintu	niepełny gwint
Typ łba	oczkowy
Napęd	brak
Układ rozmiaru	gwint metryczny
