DIN 609karta katalogowa
Śruba pasowana
Wymiary i warunki techniczne wg DIN 609
Wymiary (mm)
| d | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | (M36) | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(min), l ≤ 50 | 14,5 | 17,5 | 20,5 | 22 | 25 | 27,5 | 28,5 | 32,5 | ||||||
| b(min), 50 < l ≤ 150 | 16,5 | 19,5 | 22,5 | 24 | 27 | 29,5 | 30,5 | 34,5 | 36,5 | 39,5 | 43 | 45 | 49 | 51 |
| b(min), l > 150 | 21,5 | 24,5 | 27,5 | 29 | 32 | 34,5 | 35,5 | 39,5 | 41,5 | 44,5 | 48 | 50 | 54 | 56 |
| ds(k6) | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 32 | 34 | 38 | 40 |
| k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 19 | 21 | 22 | 25 |
| s(nom) | 13 | 16 / 17 | 18 / 19 | 21 / 22 | 24 | 27 | 30 | 32 / 34 | 36 | 41 | 46 | 50 | 55 | 60 |
— wymiary nie zalecaned — oznaczenie wielkości śruby (średnica gwintu nominalnego)b(min) — minimalna długość gwintu, w zależności od długości nominalnej lds(k6) — średnica trzpienia pasowanego (pole tolerancji k6)k — wysokość łbas(nom) — rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Własności mechaniczne
| Stal | ≤ M39: 8.8; > M39: według uzgodnień (norma: DIN ISO 898-1) |
|---|---|
| Stal nierdzewna | ≤ M20: A2-70; M20 < d ≤ M39: A2-50; > M39: według uzgodnień (norma: DIN 267-11) |
| Metale nieżelazne | np. CU2, CU3 (norma: DIN 267-18) |
Tolerancje
| Klasa dokładności | ≤ M10: A; ≥ M12: B |
|---|---|
| Norma | DIN ISO 4759-1 |
Wykończenie i/lub powłoka
| Stal | jak wytworzono; od klasy własności 8.8 czernione (termicznie lub chemicznie) |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki |
| Chropowatość powierzchni | DIN 267-2 |
| Nieciągłości powierzchni | DIN 267-19 |
| Powłoki galwaniczne | DIN 267-9 |
| Powłoki ogniowe | DIN 267-10 |
Odbiór
| Procedura odbioru | DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: śruba pasowana z łbem sześciokątnym z gwintem M20, o długości nominalnej l = 100 mm, klasie własności mechanicznych 8.8 oraz klasie dokładności A:
Śruba pasowana DIN 609 – M20 x 100 – 8.8 - A.
Normy powiązane: PN 82342.
Opis

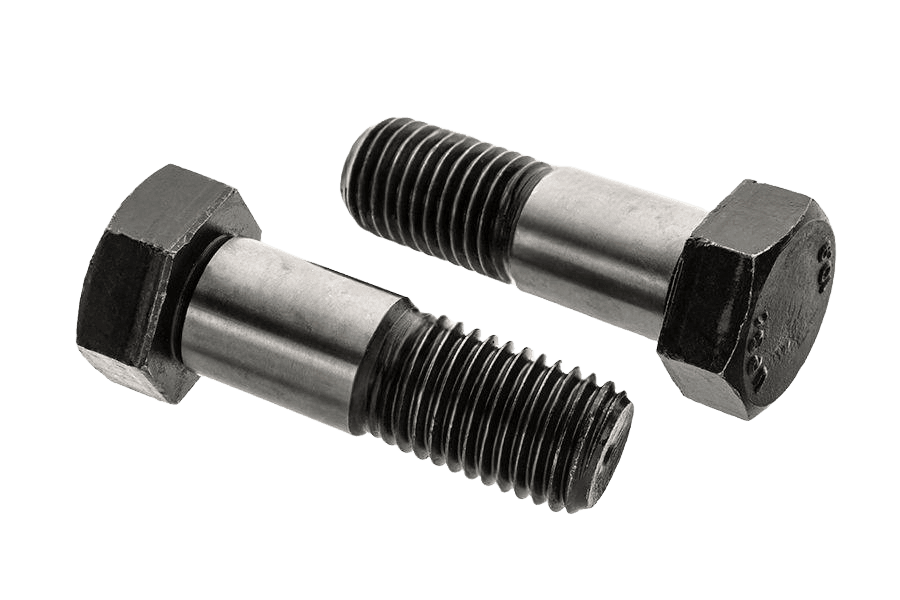

Śruba pasowana wg normy DIN 609 (odpowiedniki: PN 82342), w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Szlifowany trzpień pracuje na ścinanie — do połączeń wymagających dokładnego pasowania.
Dostępny asortyment: długościach 40–80 mm. W ofercie również w wykonaniu 10.9 surowym i 8.8 surowym.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | DIN 609 |
| Rodzaj | Śruba pasowana |
| Klasa / materiał | 10.9 |
| Pokrycie | Bez powłoki (surowe) |
| Własność | S18 |
| Rozmiar klucza | S18 |
| Rozmiar | M12 |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | S18 |
