DIN 610karta katalogowa
Śruba pasowana
Wymiary i warunki techniczne wg DIN 610
Wymiary (mm)
| d | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b, l ≤ 50 | 11,5 | 13,5 | 15,5 | 17 | 19 | 21,5 | 22,5 | 24,5 | 26,5 | |||||||||
| b, 50 < l ≤ 150 | 13,5 | 15,5 | 17,5 | 19 | 21 | 23,5 | 24,5 | 26,5 | 28,5 | 31,5 | 34 | 36 | 40 | 42 | 46 | 48 | 51 | 55 |
| b, l > 150 | 18,5 | 20,5 | 22,5 | 24 | 26 | 28,5 | 29,5 | 31,5 | 33,5 | 36,5 | 39 | 41 | 45 | 47 | 51 | 53 | 56 | 60 |
| ds(k6) | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 32 | 34 | 38 | 40 | 44 | 46 | 50 | 55 |
| k(nom) | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 19 | 21 | 22 | 25 | 26 | 28 | 30 | 33 |
| s(nom) | 13 | 16/17 | 18/19 | 21/22 | 24 | 27 | 30 | 32/34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
— wymiary nie zalecaned — oznaczenie wielkości śruby (średnica gwintu nominalnego)b — długość gwintu (minimalna), w zależności od długości nominalnej lds(k6) — średnica trzpienia pasowanego (pole tolerancji k6)k(nom) — wysokość łbas(nom) — rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości
Gwint drobnozwojny (opcjonalnie)
| d | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| wariant 1 | M18x1,5 | M20x1,5 | M22x1,5 | M24x2 | M27x2 | M30x2 | M33x2 | M36x3 | M39x3 | M42x3 | M45x3 | M48x3 | M52x3 |
| wariant 2 | M18x2 | M20x2 | M22x2 | M24x1,5 |
— wymiary nie zalecaneDla średnic d ≥ (M18), ze względu na krótki odcinek gwintowany, norma dopuszcza opcjonalnie gwint drobnozwojny zamiast standardowego gwintu grubozwojnego.wariant 1, wariant 2 — dopuszczalne oznaczenia gwintu drobnozwojnego dla danej średnicy; „-” oznacza brak drugiego wariantu.
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Własności mechaniczne
| Stal | ≤ M39: 8.8; > M39: według uzgodnień (norma: DIN ISO 898-1) |
|---|---|
| Stal nierdzewna | ≤ M20: A2-70; M20 < d ≤ M39: A2-50; > M39: według uzgodnień (norma: DIN 267-11) |
| Metale nieżelazne | np. CU2, CU3 (norma: DIN 267-18) |
Tolerancje
| Klasa dokładności | ≤ M10: A; ≥ M12: B |
|---|---|
| Norma | DIN ISO 4759-1 |
Wykończenie i/lub powłoka
| Stal | jak wytworzono, czernione (termicznie lub chemicznie) |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki |
| Część pasowana (trzpień) | bez pokrycia |
| Chropowatość powierzchni | DIN 267-2 |
| Nieciągłości powierzchni | DIN 267-19 |
| Powłoki galwaniczne | DIN 267-9 |
| Powłoki ogniowe | DIN 267-10 |
Odbiór
| Procedura odbioru | DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: śruba pasowana z gwintem krótkim, łbem sześciokątnym z gwintem M20, o długości nominalnej l = 100 mm, klasie własności mechanicznych 8.8:
Śruba pasowana DIN 610 – M20 x 100 – 8.8.
Normy powiązane: PN 82341.
Opis

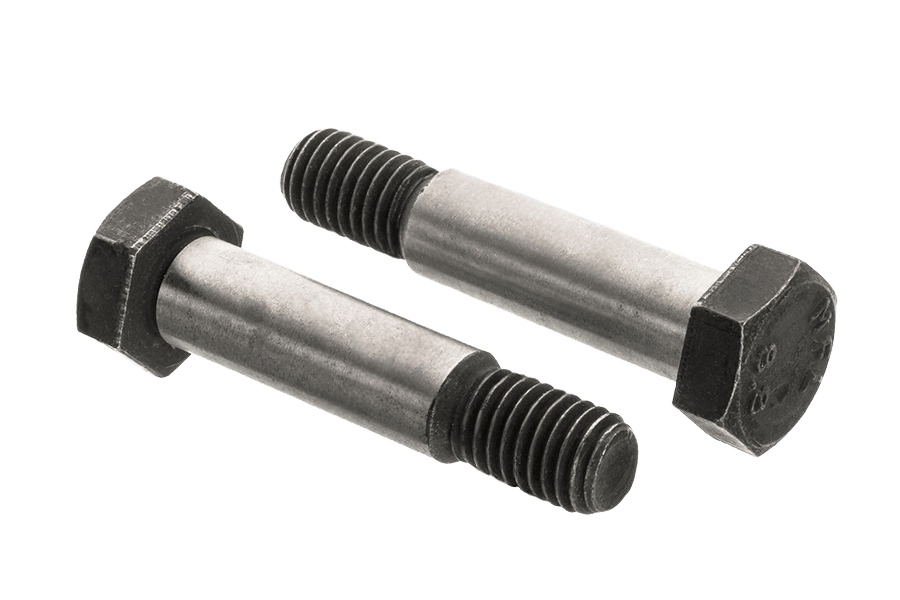

Śruba pasowana wg normy DIN 610 (odpowiedniki: PN 82341), w klasie własności 8.8 wg ISO 898-1. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Szlifowany trzpień pracuje na ścinanie — do połączeń wymagających dokładnego pasowania.
Dostępny asortyment: długościach 30–70 mm. W ofercie również w wykonaniu 8.8 surowym i 10.9 surowym.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | DIN 610 |
| Rodzaj | Śruba pasowana |
| Klasa / materiał | 8.8 |
| Pokrycie | Bez powłoki (surowe) |
| Własność | S18 |
| Rozmiar klucza | S18 |
| Rozmiar | M12 |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | S18 |
