DIN 608karta katalogowa

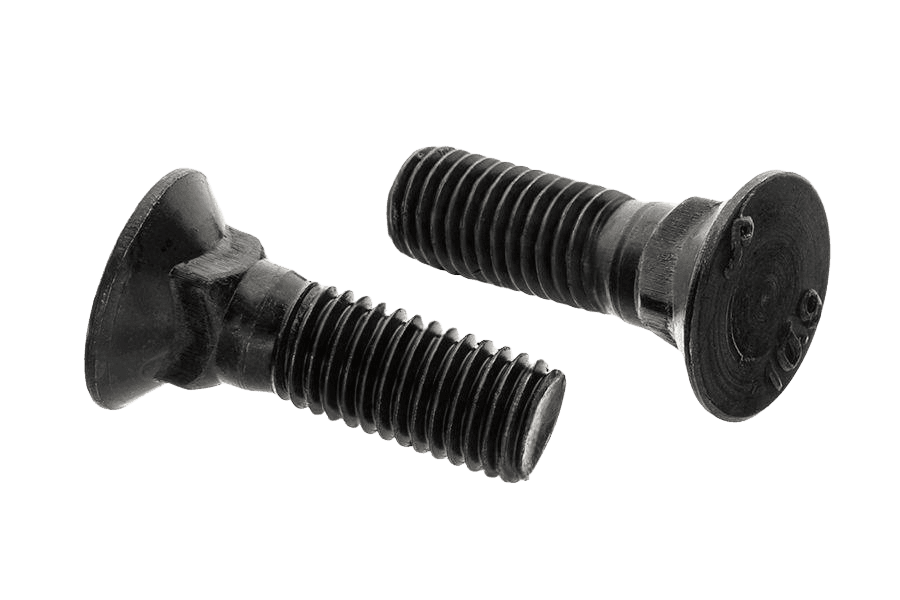

Śruba płużna
Wymiary i warunki techniczne wg DIN 608
Wymiary (mm)
| d | M10 | M12 | M16* | M20* |
|---|---|---|---|---|
| P | 1,5 | 1,75 | 2 | 2,5 |
| b(min) | 26 | 30 | 44 | 52 |
| dk(min) | 18,35 | 23,35 | 27,35 | 34,2 |
| dk(max) | 19,65 | 24,65 | 28,65 | 35,8 |
| f(min) | 7,55 | 9,95 | 11,45 | 14,45 |
| f(max) | 8,45 | 11,05 | 12,55 | 15,55 |
| v(min) | 9,42 | 11,3 | 15,45 | 19,35 |
| v(max) | 10,58 | 12,7 | 16,55 | 20,65 |
* — wymiary nie ujęte w normie DINd — gwint (średnica nominalna)P — podziałka gwintub(min) — minimalna długość gwintudk — średnica łbaf — wysokość podsadzenia kwadratowegov — przekątna podsadzenia kwadratowego
Warunki techniczne
Materiał
| Stal |
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 8g |
|---|---|
| Norma | DIN 13-13 |
Własności mechaniczne
| Klasa własności mechanicznych | 3.6 lub 4.6 wg uzgodnień |
|---|---|
| Norma | DIN ISO 898-1 |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | DIN ISO 4759-1 |
Wykończenie i/lub powłoka
| Chropowatość powierzchni | wg DIN 267-2 |
|---|---|
| Nieciągłości powierzchni | wg DIN 267-19 |
| Powłoki galwaniczne | wg DIN 267-9 |
| Powłoki ogniowe | wg DIN 267-10 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania: śruba z łbem stożkowym z podsadzeniem kwadratowym, z gwintem M10, o długości nominalnej l = 70 mm, klasy własności mechanicznych 4.6:
Śruba z łbem stożkowym DIN 608 – M10x70 – 4.6.
Opis
Śruba płużna wg normy DIN 608, z gwintem na całej długości trzpienia, w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M10 do M20 i długościach 30–70 mm. W ofercie również w wykonaniu 10.9 surowym i 8.8 surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 608 |
| Rodzaj | Śruba płużna |
| Klasa / materiał | 10.9 |
| Pokrycie | Bez powłoki (surowe) |
| Długość gwintu | pełny gwint |
| Typ łba | sześciokątny |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
