DIN 464karta katalogowa
Śruba radełk. wysoka
Wymiary i warunki techniczne wg DIN 464
Formy wykonania
zaokrąglone przejście trzonu w gwint
ścięte (kanciaste) przejście trzonu w gwint
Wymiary (mm)
| Ød(nom.) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|
| P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| Ødk | 9 | 11 | 12 | 16 | 20 | 24 | 30 | 36 |
| Øds | 4,5 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| h | 5,3 | 6,5 | 7,5 | 9,5 | 11,5 | 15 | 18 | 23 |
| k | 2 | 2,5 | 2,5 | 3,5 | 4 | 5 | 6 | 8 |
P — skok gwintuØdk — średnica łba radełkowanegoØds — średnica trzpienia (podgłowia gładkiego)h — wysokość główki wraz z podgłowiem (do początku gwintu)k — wysokość radełkowania główki
Materiał i wykonanie
Materiał
| Stal | wg EN 10087, EN 10277-3 |
|---|---|
| Stal nierdzewna | A1, A2 wg ISO 3506-1 |
| Metale nieżelazne | CU3 wg EN 28839 |
Gwint
| Tolerancja | 6g wg ISO 965-1 |
|---|
Tolerancje
| Klasa dokładności | ≤ M1,4: F; ≥ M1,6: A wg DIN 267-6, ISO 4759-1 |
|---|
Wykończenie
| Stal | jak wytworzono; powłoki galwaniczne wg ISO 4042; fosfatowanie wg EN 12476 |
|---|---|
| Stal nierdzewna / metale nieżelazne | bez powłoki |
Oznaczanie
Przykład oznaczania śruby z łbem radełkowanym, wysokiej, forma B, z gwintem M5, o długości nominalnej l = 20 mm, ze stali:
Śruba radełkowana DIN 464 - B - M 5 x 20 - St
Norma powiązana: PN 82456.
Opis

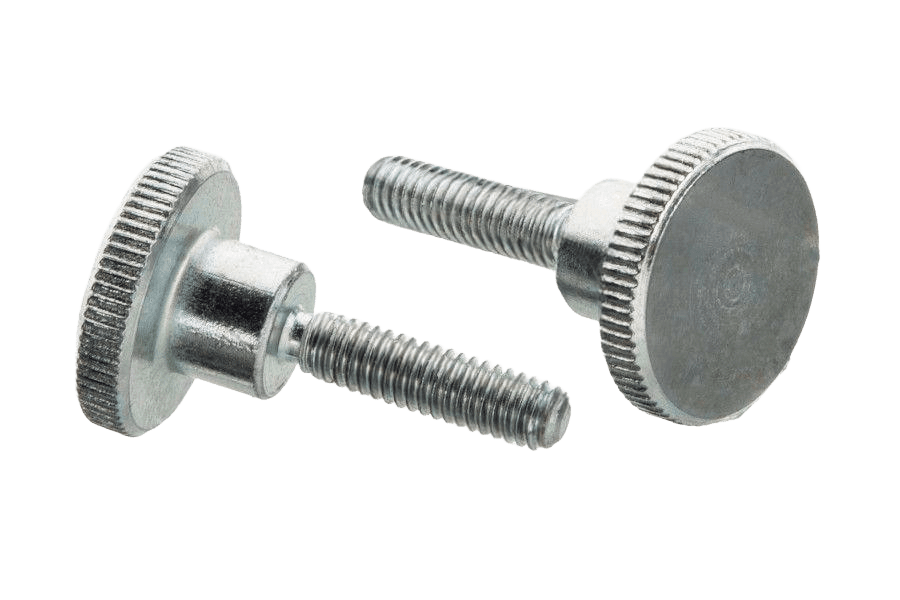

Śruba radełk. wysoka oc.B DIN 464. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarze M3 i długościach 8–10 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 464 |
| Rodzaj | Śruba radełk. wysoka |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
