AN 605 Skarta katalogowa
Śruba samoformuj.
Wymiary i warunki techniczne wg AN 605 S
Wymiary (mm)wybrany rozmiar: S12x30
| Ød × l | S12x30 |
|---|---|
| ⌀ pod otwór | 10,0 |
| dk | 19 |
| b | 23 |
| k | 5,6 |
| l | 30 |
| Tx | 50 |
Ød × l — oznaczenie: gwint samoformujący S12, długość l = 30 mm⌀ pod otwór — zalecana średnica otworu montażowego pod gwint samoformującydk — średnica łbab — długość części gwintowanejk — wysokość łbal — długość nominalnaTx — rozmiar gniazda sześciokarbowego T (Torx), tu T50
Wymagania i powołane normy
Własności mechaniczne
| Klasa własności | 8.8 wg ISO 898-1 |
|---|
Materiał
| stal niestopowa jakościowa, utwardzana powierzchniowo | |
| Twardość powierzchni | min. 450 HV (głębokość warstwy utwardzonej min. 0,15 mm) |
| Twardość rdzenia | 290–370 HV |
Powłoka
| galwaniczna wg ISO 4042 — A2K, min. 5 µm, CR3+ |
Gwint
| samoformujący wg ISO 7085 |
Gniazdo
| sześciokarbowe T (Tx Torx) wg ISO 10664 |
Zastosowanie i wykonanie
| Zastosowanie | śruba centralna z łbem wypukłym do profili aluminiowych; gwint samoformujący nacina własny gwint w rowku profilu (np. rowek N10) |
|---|---|
| Łeb / napęd | łeb wypukły (soczewkowy) z gniazdem sześciokarbowym T (Tx Torx) |
Zabudowa w profilu
Przekrój osadzenia śruby w rowku profilu aluminiowego typu N10; wymiary rowka profilu: szerokość gardła 6 mm, szerokość 12,5 mm, wysokość wewnętrzna 10 mm, wysokość całkowita 20,1 mm
Oznaczanie
Przykład oznaczania śruby centralnej z łbem wypukłym z gwintem samoformującym, z gniazdem sześciokarbowym T (Tx Torx), o średnicy nominalnej Ød = 12 mm i długości nominalnej l = 30 mm:
Śruba centralna do profili AN 605 S - S12x30
Opis

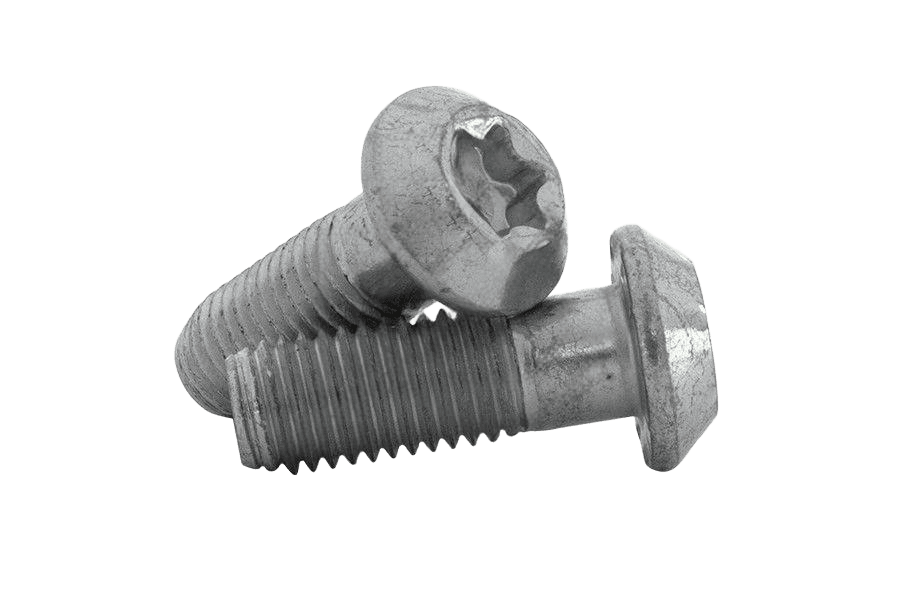

Śruba samoformuj. 10.9 oc.B AN 605 S, w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępne warianty: S12x30.
Specyfikacja produktu
| Wymiar | S12x30 |
|---|---|
| Norma | AN 605 S |
| Rodzaj | Śruba samoformuj. |
| Klasa / materiał | 10.9 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Długość | 30 |
| Rozmiar | S12 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | inny |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 2,45 kg |
| Waga 1 szt | 24,5 g |
