AN 263karta katalogowa
Śruba stożk. dwuścięta
Wymiary i warunki techniczne wg AN 263
Wymiary łba (mm)
| Ød(nom) | M12 |
|---|---|
| Ødc(max) | 16,25 |
| Ødc(min) | 15,75 |
| k(max) | 7,7 |
| k(min) | 7,3 |
| c(max) | 1,6 |
| c(min) | 1,4 |
| s(max) | 13,65 |
| s(min) | 13,35 |
Ød(nom) — nominalna średnica gwintu/trzpieniaØdc — średnica łbak — wysokość łbac — wysokość ścięcia (fazy) na wierzchu łbas — rozstaw ścięć łba (szerokość na ścięciach, zapobiega obrotowi śruby w gnieździe)
Materiał i wykonanie
Materiał
| Stal | klasa własności 12.9 wg ISO 898-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965-2 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| Wykończenie | bez pokrycia (jak wytworzono) |
|---|
Oznaczanie
Przykład oznaczania śruby z łbem stożkowym, dwustronnie ściętej, o średnicy nominalnej M12, długości nominalnej l = 45 mm:
Śruba dwustronnie ścięta AN 263 - M12 x 45 - 12.9.
Opis

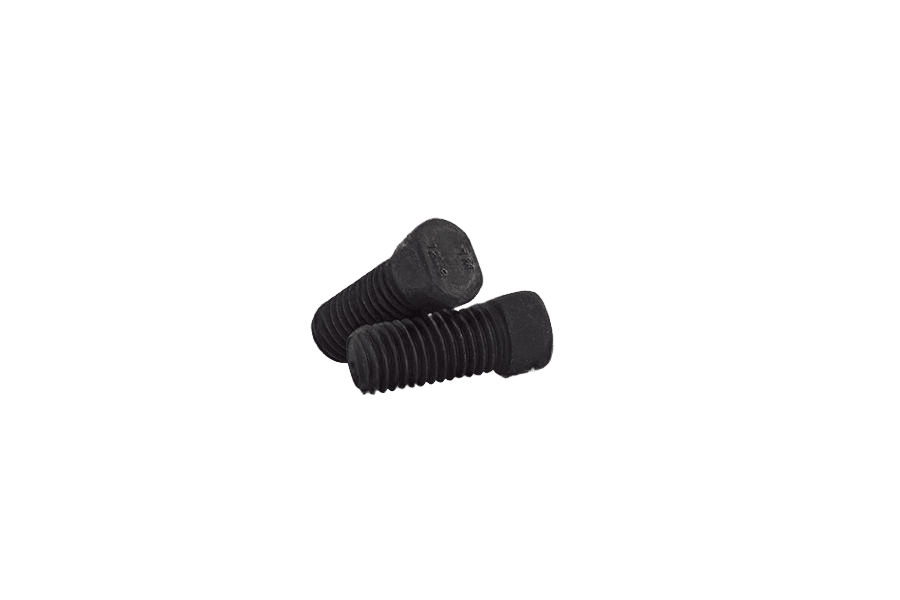

Śruba stożk. dwuścięta 12.9 surowe AN 263, w klasie własności 12.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarze M12 i długościach 34–50 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 263 |
| Rodzaj | Śruba stożk. dwuścięta |
| Klasa / materiał | 12.9 |
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | stożkowy |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
