DIN 6921karta katalogowa
Śruba z kołn.
Wymiary i warunki techniczne wg DIN 6921
Wymiary (mm)
| M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18* | M20 | |
|---|---|---|---|---|---|---|---|---|---|
| Ød (1) | M8x1 | M10x1,25 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5* | M20x1,5 | ||
| Ød (2) | (M10x1) | (M12x1,25) | |||||||
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
| b (l ≤ 125) | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 |
| b (125 < l ≤ 200) | 28 | 32 | 36 | 40 | 44 | 48 | 52 | ||
| b (l > 200) | 57 | 61 | 65 | ||||||
| Ødc (max) | 11,8 | 14,2 | 18 | 22,3 | 26,6 | 30,5 | 35 | 39 | 43 |
| k (max) | 5,4 | 6,6 | 8,1 | 9,2 | 11,5 | 12,8 | 14,4 | 15,8 | 17,1 |
| s | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 24 | 27 |
* — rozmiar M18 (w tym gwint drobnozwojny M18x1,5) nie jest ujęty w normie DIN 6921— dodatkowy, rzadziej stosowany skok gwintu drobnozwojnego; w oryginale wartość dla M12 wydrukowano jako „(M12x125)” (bez przecinka) — ujednolicono zapis do (M12x1,25), zgodnego z zapisem sąsiedniej kolumny (M10x1)Ød (1) — gwint drobnozwojnyØd (2) — dodatkowy skok gwintu drobnozwojnegoP — skok gwintu zwykłegob — długość gwintu (wg przedziału długości l)Ødc (max) — średnica kołnierzak (max) — wysokość łbas — rozmiar klucza
Materiał i wykonanie
Materiał
| Stal | klasa własności: 8.8, 10.9, 12.9 wg ISO 898-1 |
|---|---|
| Stal nierdzewna | A2-70 wg ISO 3506-1 |
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia / powłoka
| jak wytworzono, od klasy 8.8 czernione | |
| Powłoki galwaniczne | wg ISO 4042 |
| Powłoki płatkowe | wg ISO 10683 |
| Powłoki ogniowe | wg ISO 10684 |
Oznaczanie
Przykład oznaczania: śruba z łbem sześciokątnym i kołnierzem stożkowym, z gwintem M10, o długości nominalnej l = 60 mm, klasy własności 10.9:
Śruba z łbem sześciokątnym DIN 6921 - M10 x 60 - 10.9.
Norma powiązana: PN-82247.
Opis

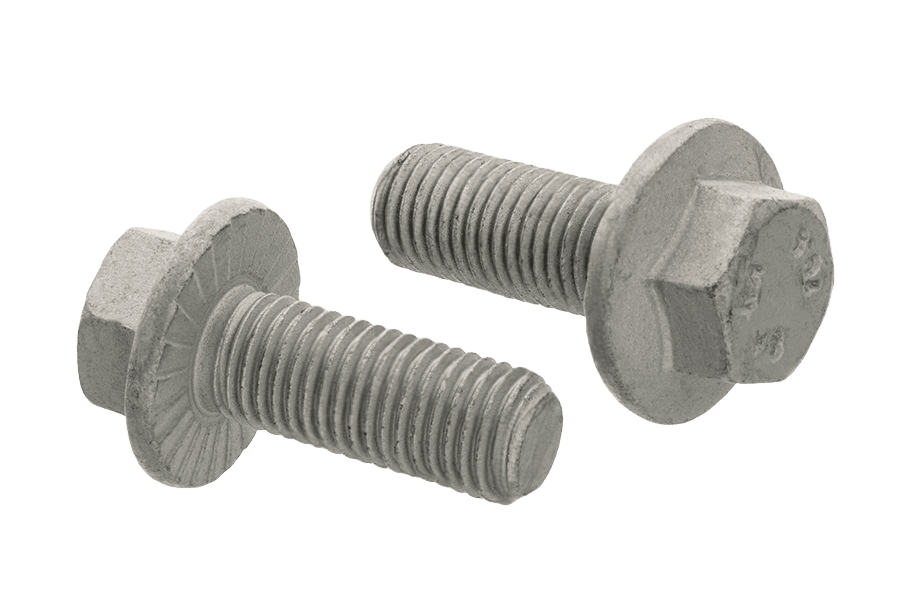

Śruba z kołn. wg normy DIN 6921, z gwintem na całej długości trzpienia, w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M6 do M20 i długościach 10–60 mm. W ofercie również w wykonaniu 10.9 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 6921 |
| Rodzaj | Śruba z kołn. |
| Klasa / materiał | 10.9 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Typ | ~ |
| Własność | ząbk. |
| Długość gwintu | pełny gwint |
| Typ łba | sześciokątny kołnierzowy |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | ząbk. |
