DIN 1434 Bkarta katalogowa
Sworzeń z łbem walc.
Wymiary i warunki techniczne wg DIN 1434 B
Wymiary (mm)
| Ød(h11) | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 42 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØD | 6 | 8 | 9 | 12 | 14 | 17 | 19 | 21 | 23 | 26 | 32 | 36 | 44 | 48 | 58 |
| k | 1 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 5 | 5 | 6 | 6 | 7 |
| Ød2 | 1 | 1,5 | 1,6 | 2 | 3,2 | 4 | 4 | 4 | 5 | 5 | 6 | 6,3 | 8 | 8 | 10 |
| l1 | 10 | 12 | 15 | 19,5 | 24,5 | 29,5 | 32,5 | 37,5 | 43,5 | 47 | 59 | 63 | 80 | 98 | 111 |
| l | 12 | 15 | 18 | 23 | 29 | 35 | 40 | 45 | 50 | 54 | 67 | 71 | 90 | 108 | 123 |
Ød — nominalna średnica trzpienia, wartość rozmiaru zamówieniowego; tolerancja h11ØD — średnica łba; tolerancja h12k — grubość (wysokość) łba; tolerancja js14Ød2 — średnica poprzecznego otworu na zawleczkę (przetyczkę); tolerancja H14l1 — odległość osi otworu na zawleczkę od czoła łba; odchyłka +0,5 / 0l — długość nominalna trzpienia pod łbem; odchyłka +0,5 / 0
Oznaczanie
Przykład oznaczania sworznia z łbem walcowym o średnicy nominalnej d = 12 mm:
Sworzeń DIN 1434 – 12
Opis

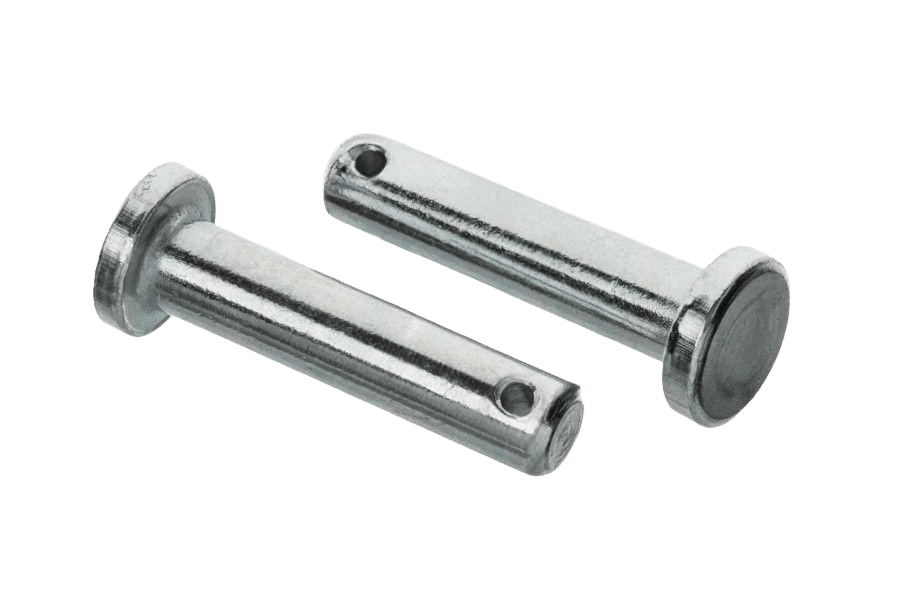

Sworzeń z łbem walc. wg normy DIN 1434 B. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 12 mm i długościach 18–35 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 1434 B |
| Rodzaj | Sworzeń z łbem walc. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
