ISO 2341 Bkarta katalogowa
Sworzeń z łbem walc.
Wymiary i warunki techniczne wg ISO 2341 B
Wymiary (mm)
| Ød(h11) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ødk | 5 | 6 | 8 | 10 | 14 | 18 | 20 | 22 | 25 | 28 | 30 | 33 | 36 | 40 | 44 | 47 | 50 | 55 | 60 | 60 | 72 | 78 | 90 | 100 | 110 | 120 |
| Ødi | 0,8 | 1 | 1,2 | 1,6 | 2 | 3,2 | 3,2 | 4 | 4 | 5 | 5 | 5 | 6,3 | 6,3 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 13 | 13 | 13 | 13 |
| k | 1 | 1 | 1,6 | 2 | 3 | 4 | 4 | 4 | 4,5 | 5 | 5 | 5,5 | 6 | 6 | 8 | 8 | 8 | 8 | 9 | 9 | 11 | 12 | 13 | 13 | 13 | 13 |
| le | 1,6 | 2,2 | 2,9 | 3,2 | 3,5 | 4,5 | 5,5 | 6 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 16 | 16 |
Ød — trzpień wykonany standardowo w tolerancji h11; na zapytanie ofertowe dostępne również tolerancje a11 i c11Ødk — średnica łbaØdi — średnica otworu na zawleczkę, równa wielkości nominalnej zawleczki wg ISO 1234k — wysokość łbale — długość ściętego (zaokrąglonego) końca trzpienia
Materiał i wykończenie powierzchni
Materiał
| St — stal automatowa o twardości od 125 do 245 HV; inne materiały wg uzgodnień między odbiorcą a dostawcą |
Wykończenie powierzchni
| Bez powłoki | sworznie dostarczone po obróbce, bez warstwy ochronnej, zabezpieczone środkiem ochronnym, chyba że uzgodniono inaczej między odbiorcą a dostawcą |
|---|---|
| Powłoki zalecane | oksydowe, fosforanowe lub cynkowanie elektrolityczne z chromianowaną powłoką konwersyjną (ISO 2081, ISO 4520); inne powłoki wg uzgodnień między odbiorcą a dostawcą; wszystkie tolerancje odnoszą się do sworzni przed nałożeniem powłok |
Oznaczanie
Przykład oznaczania sworznia stalowego typu B, o średnicy nominalnej d = 20 mm i długości nominalnej l = 100 mm:
Sworzeń ISO 2341-B – 20x100 – St.
Opis

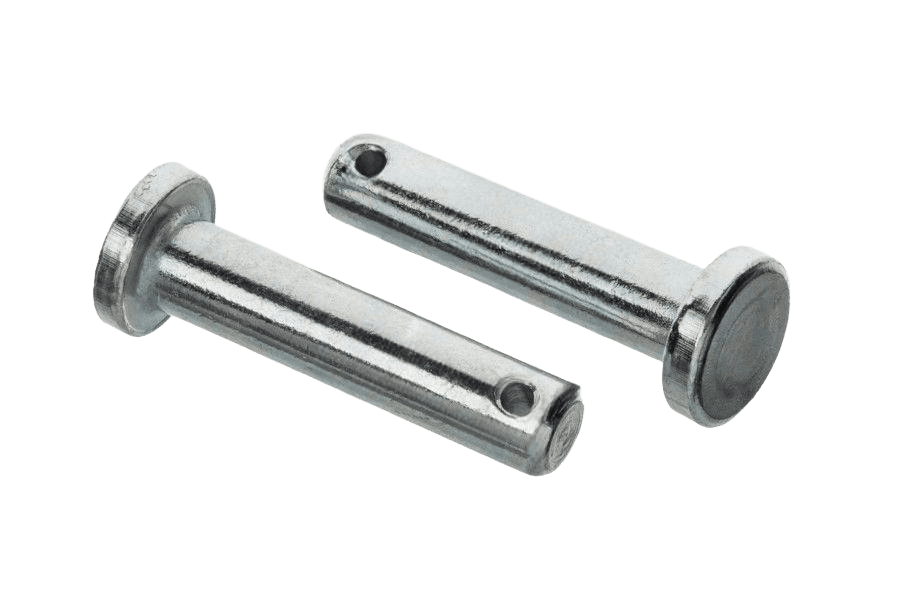

Sworzeń z łbem walc. wg normy ISO 2341 B. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 20 mm i długościach 12–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 2341 B |
| Rodzaj | Sworzeń z łbem walc. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
