AN 124karta katalogowa
Sworzeń z zabezp.
Wymiary i warunki techniczne wg AN 124
Wymiary (mm)
| Ød1 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| l | 9 | 12 | 14 | 19 | 23 | 28 | 31 | 36 | 44 |
| z | 0,5 | 0,5 | 0,75 | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 |
| g (wariant I) | 8 | 10 | 12 | 16 | 20 | 24 | 28 | 32 | 40 |
| h1 (wariant I) | 19 | 23 | 28 | 37 | 46 | 55 | 62 | 72 | 88 |
| h2 (wariant I) | 15 | 19 | 23 | 31 | 39 | 46 | 52 | 62 | 72 |
| g (wariant II) | 20 | 24 | 32 | 40 | 48 | 56 | 64 | ||
| h1 (wariant II) | 33 | 40 | 53 | 66 | 79 | 92 | 103 | ||
| h2 (wariant II) | 29 | 35 | 47 | 59 | 71 | 82 | 92 |
Ød1 — nominalna średnica trzpienia sworznia (wartość rozmiaru zamówieniowego)l — długość trzpienia (części walcowej)z — szerokość rowka na końcu trzpienia (pod zabezpieczenie)g — szczelina widełek DIN 71752 G, do których pasuje sworzeń (drugi wymiar oznaczenia)h1 — całkowita wysokość zabudowy (z zaciskiem sprężynowym)h2 — wysokość do osi ucha zaciskuKażdy rozmiar Ød1 występuje w dwóch wariantach szczeliny widełek g: wariant I (g = 2·Ød1) i wariant II (g = 4·Ød1); wymiary h1 i h2 zależą od wybranego wariantu— — wariant nieujęty w tej karcie katalogowej
Zabudowa
sworzeń osadzony w widełkach (DIN 71752 G) i zabezpieczony zaciskiem sprężynowym; g — szczelina widełek
Materiał i wykończenie
Materiał
| Trzpień (korpus) | stal automatowa |
|---|---|
| Zacisk sprężynowy | stal sprężynowa C67 |
Wykończenie / powłoka
| cynk galwaniczny A2K, 5 µm, Cr3+, wg ISO 4042 |
Oznaczanie
Przykład oznaczania sworznia z zabezpieczeniem sprężynowym o średnicy Ød1 = 12 mm, do widełek DIN 71752 G ze szczeliną g = 24 mm:
Sworzeń AN 124 - 12 - 24
Opis

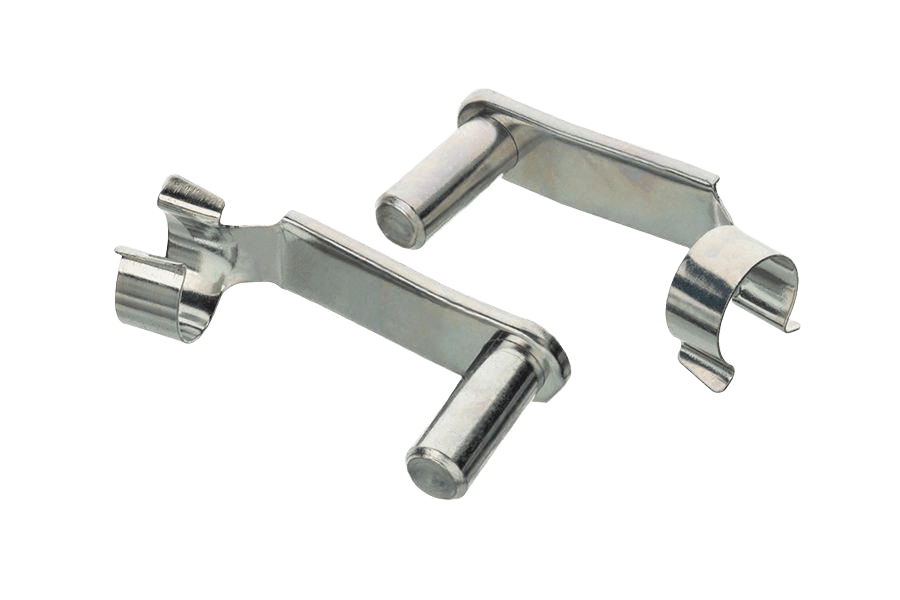

Sworzeń z zabezp. oc.B AN 124. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 4 do 20 mm. W ofercie również w wykonaniu z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Wysokość | — |
| Norma | AN 124 |
| Rodzaj | Sworzeń z zabezp. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
