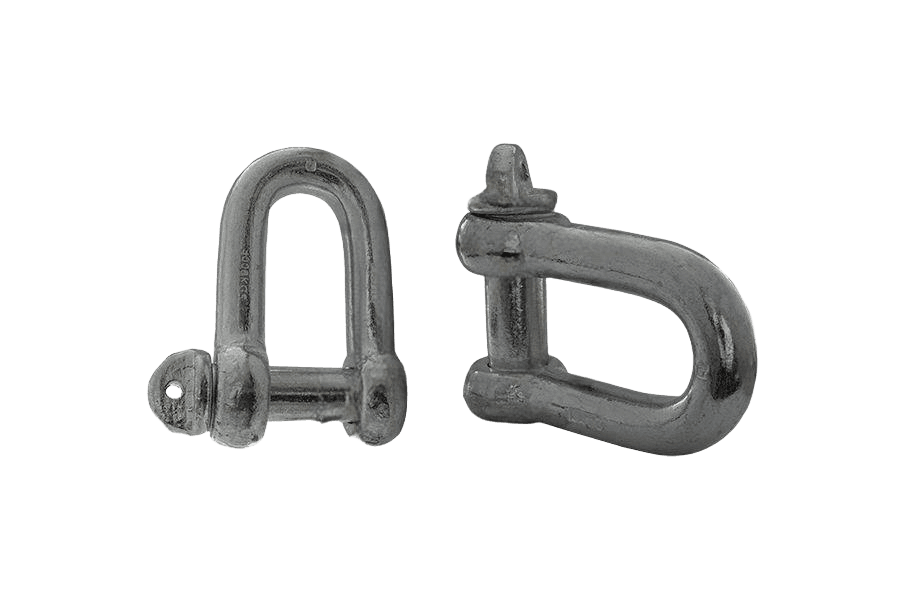

Szakla oc.B DIN 82101 A

Rys. techniczny · DIN 82101 A

Rozmiar

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 82101 Akarta katalogowa

Szakla

Wymiary i warunki techniczne wg DIN 82101 A

Wymiary (mm)

Wymiar nominalny	0,1	0,16	0,25	0,4	0,60	1	1,6	2	2,5	3	4	5	6	8	10	12	16	20
b1	7	8	11	14	17	21	27	30	33	38	42	47	53	60	66	73	81	90
b2	15	18	25	30	37	47	61	68	75	86	96	107	121	136	150	167	185	206
d1	4	5	7	8	10	13	17	19	21	24	27	30	34	38	42	47	52	58
d3	M5	M6	M8	M10	M12	M16	M20	M22	M24	M27	M30	M36	M39	M45	M48	M52	M60	M68
d4	5	6	8	10	12	16	20	22	24	27	30	36	39	45	48	52	60	68
h1	15,5	18	24	30	36	49	61	67	73	83,5	91	111	119,5	139,5	147	158	185	211

Wymiar nominalny — klasa nośności (WLL) w tonachb1 — szerokość wewnętrzna (światło pałąka)b2 — szerokość zewnętrznad1 — średnica pałąka (oś rozmiaru w katalogu)d2 — średnica oczka (ucha)d3 — gwint sworzniad4 — średnica trzpienia sworzniah1 — wysokość wewnętrzna (światło)h2 — wysokość całkowita pałąka

Udźwig i obciążenia

Wielkość nominalna	Udźwig WLL (t), max	Obciążenie dopuszczalne (kN), max	Obciążenie próbne (kN)	Siła zrywająca (kN), min
0,06	0,063	0,63	1,25	3,2
0,1	0,1	1	2	5
0,16	0,16	1,6	3,2	8
0,25	0,25	2,5	5	12,5
0,4	0,4	4	8	20
0,6	0,6	6,3	12,5	32
1	1	10	20	50
1,6	1,6	16	32	80
2	2	20	40	100
2,5	2,5	25	50	125
3	3	32	63	160
4	4	40	80	200
5	5	50	100	250
6	6	63	125	320
8	8	80	160	400
10	10	100	200	500
12	12	125	250	630
16	16	160	320	800
20	20	200	400	1000
25	25	250	500	1250
32	32	320	630	1600
40	40	400	800
50	50	500	1000	2500
63	63	630	1250	3200
80	80	800	1600	4000
100	100	1000	2000	5000

Wielkość nominalna — klasa nośności (WLL) w tonachUdźwig WLL — dopuszczalne obciążenie roboczeWartości obowiązują dla szakli bez wykończenia lub cynkowanej

Powierzchnia / powłoka

Wykończenie	bez wykończenia lub cynkowana
tZn	ocynk ogniowy wg ISO 1461 cz. 1
Fe/Zn40	cynkowanie galwaniczne wg DIN 50960

Oznaczanie

Przykład oznaczania szakli forma A o wielkości nominalnej 3, ocynkowanej ogniowo tZn610:

Szakla DIN 82101 – A3 – tZn610

Opis

Szakla wg normy DIN 82101 A. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.

Dostępny asortyment: w rozmiarach od 4 do 27 mm.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 82101 A
Rodzaj	Szakla
Pokrycie	Ocynk galwaniczny biały (oc.B)
Układ rozmiaru	średnica (mm)
