AN 98karta katalogowa
Szakla wys. wytrz.
Wymiary i warunki techniczne wg AN 98
Wymiary (mm)
| Ød1(cal) | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" | 1 1/4" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wymiar nominalny — udźwig WLL [t] | 0,5 | 0,75 | 1 | 1,5 | 2 | 3,2 | 4,75 | 6,5 | 8,5 | 9,5 | 12 |
| Ød1(~mm) | 6,35 | 7,9 | 9,5 | 11,1 | 12,7 | 15,9 | 19,1 | 22,2 | 25,4 | 28,6 | 31,8 |
| b1 | 13 | 13,5 | 16,5 | 17,9 | 20,7 | 27,7 | 31,4 | 38,2 | 42,4 | 46 | 52 |
| Ød2 | 17 | 21 | 25 | 27 | 32 | 39,5 | 47,8 | 53,2 | 60 | 68 | 76 |
| Ød4 | 8 | 10 | 11 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 |
| h1 | 23 | 26 | 31,2 | 36,5 | 40,6 | 50,3 | 60 | 72,2 | 81,3 | 90 | 100 |
Ød1 — średnica sworznia (trzpienia); nominalny wymiar calowy = oś doboru rozmiarucal — wymiar nominalny w calach (nom. cal.); ~mm — przybliżony odpowiednik metrycznyØd2 — średnica oczka (ucha)Ød4 — średnica pałąka (kabłąka)h1 — wysokość wewnętrzna (światło pałąka)b1 — szerokość wewnętrzna (rozstaw uszu)Wymiar nominalny = udźwig WLL [t] (dopuszczalne obciążenie robocze)
Oznaczanie
Szakla typu D (prosta) o podwyższonej wytrzymałości. Wielkość dobiera się wg nominalnego wymiaru calowego sworznia (Ød1), któremu odpowiada nominalny udźwig (WLL) w tonach.
Przykład oznaczania szakli o podwyższonej wytrzymałości o wielkości nominalnej (udźwigu) 8,5 tony [t]:
Szakla AN 98 - 8,5
Opis

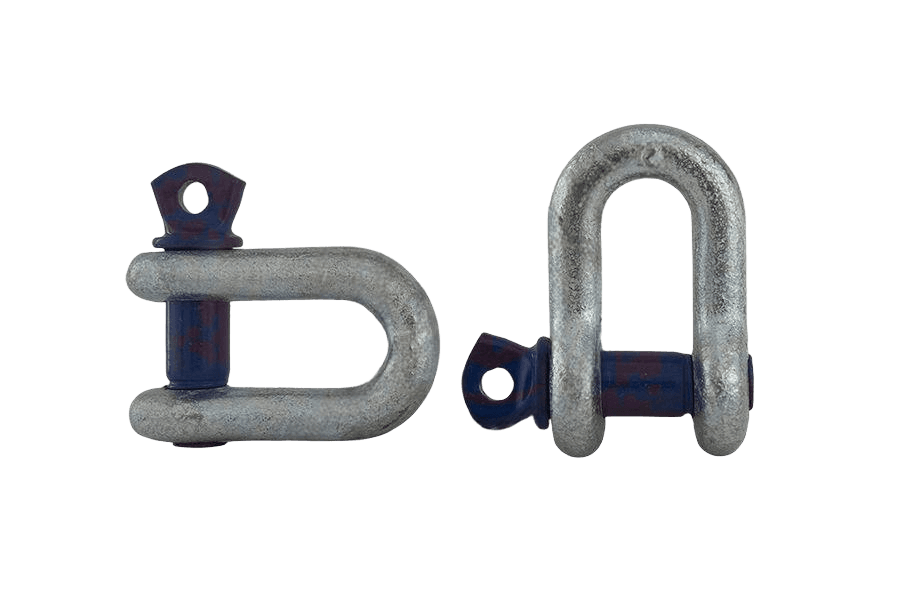

Szakla wys. wytrz. oc.B AN 98. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 1" do 7/16".
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 98 |
| Rodzaj | Szakla wys. wytrz. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | calowy / rurowy |
