AN 558karta katalogowa
Uchwyt z otworami z zaślep.
Wymiary i warunki techniczne wg AN 558
Wymiary (mm)wybrany rozmiar: 110/134-8,5
| Wielkość | 110/134-8,5 |
|---|---|
| l | 110 |
| L | 134 |
| F | 87 |
| B | 27 |
| H | 42 |
| d1 | 8,5 |
Wielkość = rozstaw otworów / długość całkowita – średnica otworu (mm)l — rozstaw otworów mocujących (odległość między otworami)L — długość całkowitaF — długość części chwytnej (prześwit między nogami)B — szerokość podstawy (stopki)H — wysokośćd1 — średnica otworu przelotowego
Materiał i wykonanie
| Materiał | PA6 (poliamid) wzmocniony, odporny na oleje i smary |
|---|---|
| Kolor | biały, czarny |
Oznaczanie
Przykład oznaczania uchwytu pałąkowego z otworami przelotowymi z tworzywa sztucznego, o odległości między otworami l = 110 mm, wykonanego z poliamidu PA6, w kolorze czarnym:
Uchwyt pałąkowy AN 558 – 110 – PA6 – czarny
Opis

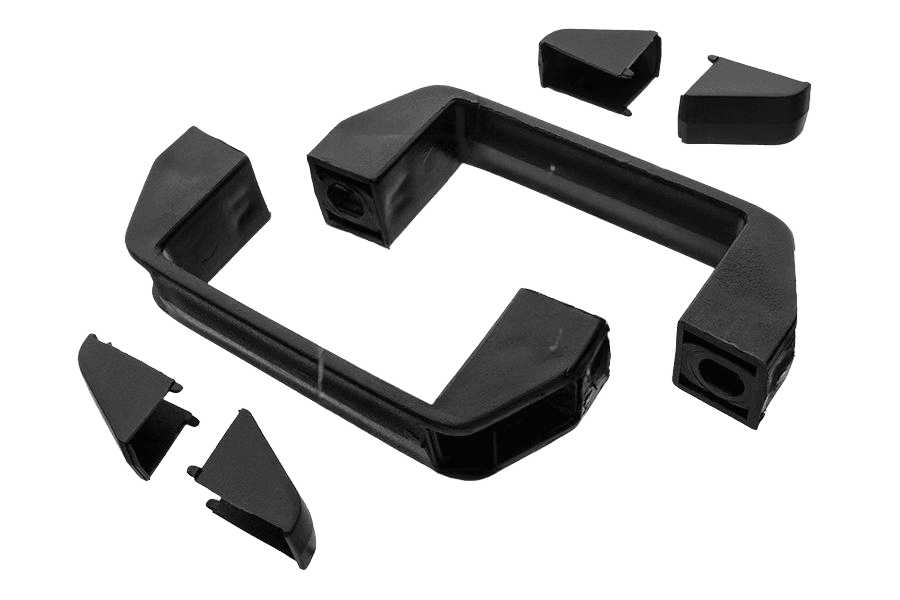

Uchwyt z otworami z zaślep. PA6 czarny AN 558, w wykonaniu Poliamid PA6 (tworzywo).
Dostępne warianty: 110/134-8,5.
Specyfikacja produktu
| Gwint | 110/134-8,5 |
|---|---|
| Norma | AN 558 |
| Rodzaj | Uchwyt z otworami z zaślep. |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Pokrycie | Czarny (kolor wyrobu) |
| Długość | 134 |
| Zakres | 110 |
| Rozmiar | 8,5 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 380 g |
| Waga 1 szt | 38 g |
