Name: Uszczelka Cu DIN 7603 A
Availability: InStock

DIN 7603 Akarta katalogowa

Uszczelka

Wymiary i warunki techniczne wg DIN 7603 A

Formy wykonania wg DIN 7603

**Forma A**
pierścień pełny (bez zawinięcia brzegu)

**Forma C**
pierścień z zawiniętym brzegiem (wypełnienie bezazbestowe)

Wymiary (mm) — zakres podstawowy

d(nom)	4x8	5x7,5	5,5x8	6,5x9,5	7x15	8x11,5	10x13,5	12x15,5	12x16	12x19	14x18	14x20	15x19	15x23	16x20	17x21	18x22	20x24	21x26	22x27	23x28	24x29	25x30	26x31	27x32	28x33	30x36	32x38	33x39	35x41	36x42	38x44	39x46	40x47	42x49	44x51	45x52	48x55	50x57	52x60
Ød1(+0,3/0)	4,2	5,2	5,7	6,7	7,2	8,2	10,2	12,2	12,2	12,2	14,2	14,2	15,2	15,2	16,2	17,2	18,2	20,2	21,2	22,2	23,3	24,3	25,3	26,3	27,3	28,3	30,3		33,3	35,3	36,3	38,3	39,3	40,3	42,3	44,3	45	48,3	50,3	52,3
Ød2(-0,2/0)	7,9	7,4	7,9	9,4	14,9	11,4	13,4	15,4	15,9	18,9	17,9	19,9	18,9	22,9	19,9	20,9	21,9	23,9	25,9	26,9	27,9	28,9	29,9	30,9	31,9	32,9	35,9	37,9	38,9	40,9	41,9	43,9	45,9	46,9	48,9	50,9	51,9	54,9	56,9	59,8
e(max)	0,2	0,12	0,12	0,15		0,17	0,17	0,17	0,2		0,2	0,3	0,2		0,2	0,2	0,2	0,2	0,25	0,25	0,25	0,25	0,25	0,25	0,25	0,25	0,3	0,3	0,3	0,3	0,2	0,3	0,35	0,35	0,35	0,35	0,35	0,35	0,35	0,4
h(A)	1±0,2	1±0,2	1±0,2	1±0,2	1±0,15	1±0,2	1±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2,5±0,2
h(C)	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2		1,5±0,2	1,5±0,2	2±0,3	2±0,3		2±0,3	2±0,3	2±0,3		2±0,3	2±0,3	2±0,3	2±0,3	2±0,3	2±0,3	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	3±0,5

d(nom) — oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)Ød1(+0,3/0) — średnica wewnętrzna (otwór)Ød2(-0,2/0) — średnica zewnętrznae(max) — maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C — brak wartości („-”), gdy Forma C niedostępna dla danego rozmiaruh(A) — grubość, Forma A, materiał Cu (miedź)h(C) — grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)

Wymiary (mm) — duże rozmiary

d(nom)	54x62	55x63	56x64	58x66	60x68	64x72	65x74	70x79	75x84	78x88	80x90	85x95	90x100
Ød1(+0,5/0)	54,5	55,5	56,5	58,5	60,5	64,5	65,5	70,5	75,5	78,5	80,7	85,7	90,7
Ød2(-0,3/0)	61,8	62,8	63,8	65,8	67,8	71,8	73,8	78,8	83,8	87,8	89,8		99,8
e(max)	0,4	0,4	0,4	0,4	0,4	0,4	0,45	0,45	0,45	0,5	0,5	0,5	0,5
h(A)	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2	2,5±0,2
h(C)	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5	3±0,5

d(nom) — oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)Ød1(+0,5/0) — średnica wewnętrzna (otwór)Ød2(-0,3/0) — średnica zewnętrznae(max) — maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy Ch(A) — grubość, Forma A, materiał Cu (miedź)h(C) — grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)

Wymiary nie zalecane do nowych konstrukcji (mm)

d(nom)	5x9	6x10	6,5x11	8x12	8x13	8x14	10x14	10x15	10x16	12x17	12x18	16x22	17x23	18x24	20x26	22x29	24x32	25x33	26x32	26x34	30x38	32x40	38x46	42x51	45x54
Ød1(+0,3/0)	5,2	6,2	6,7	8,2	8,2	8,2	10,2	10,2	10,2	12,2	12,2	16,2	17,2	18,2	20,2	22,2	24,3	25,3	26,3	26,3	30,3	32,3	38,3	42,3	45,3
Ød2(-0,2/0)	8,9	9,9	10,9	11,9	12,9	13,9	13,9	14,9	15,9	16,9	17,9	21,9	22,9	23,9	25,9	28,9	31,9	32,9	31,9	33,9	37,9	39,9	45,9	50,9	53,9
e(max)	0,2	0,2	0,22	0,2	0,25	0,3	0,2	0,25	0,3	0,25	0,3	0,3	0,3	0,3	0,3	0,5	0,4	0,4	0,3	0,4	0,4	0,4	0,4	0,45	0,45
h(A)	1±0,2	1±0,2	1±0,2	1±0,2	1±0,2	1±0,2	1±0,2	1±0,2	1±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2	2±0,2
h(C)	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	1,5±0,2	2±0,3	2±0,3	2±0,3	2±0,3	2±0,3	2±0,3	2±0,3	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4	2,5±0,4

Tabela zawiera rozmiary, których producent nie zaleca do nowych konstrukcji (dostępne z uwagi na kontynuację produkcji/serwisu istniejących urządzeń).d(nom) — oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)Ød1(+0,3/0) — średnica wewnętrzna (otwór)Ød2(-0,2/0) — średnica zewnętrznae(max) — maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy Ch(A) — grubość, Forma A, materiał Cu (miedź)h(C) — grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)

Materiał uszczelnienia

Forma A

FA	materiał bezazbestowy — temperatura pracy do 150°C
Al	aluminium Al99 F11, od 32 do 45 HB — do 200°C
Cu	miedź, max 45 HB — do 300°C
Prg	papier impregnowany — do 120°C
St	miękkie żelazo (stal Armco), od 80 do 95 HB — do 400°C
Vf	włókno wulkanizowane Vf 3110 lub Vf 31111 wg DIN 7737 — 100°C (min. 24h)
Zn	cynk 99,5 — do 300°C

Forma C

AlFA	aluminium Al99 F11, od 32 do 45 HB, z wypełnieniem bezazbestowym — do 200°C
CuFA	miedź, max 45 HB, z wypełnieniem bezazbestowym — do 200°C
StFA	miękkie żelazo (stal Armco), od 80 do 95 HB, z wypełnieniem bezazbestowym — do 300°C

Oznaczanie

Przykład oznaczania: pierścień uszczelniający Forma A, o wielkości nominalnej 16x20, z miedzi Cu:

Pierścień uszczelniający DIN 7603 - A 16 x 20 - Cu.

Opis

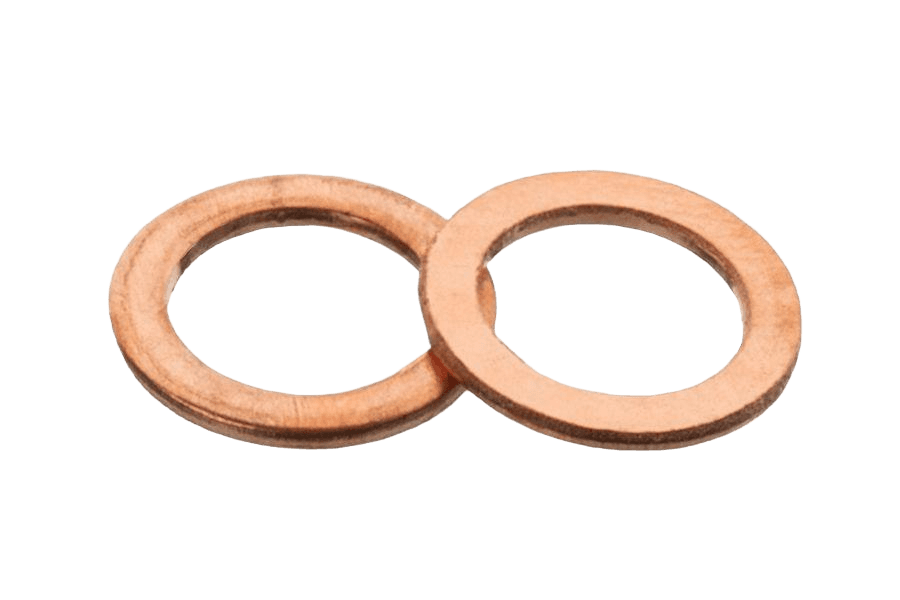

Uszczelka Cu DIN 7603 A, w wykonaniu Miedź (Cu).

Dostępne warianty: 6x10x1, 8x12x1, 8x14x1, 10x13,5x1, 10x14x1, 10x16x1, 12x15,5x1,5, 12x18x1,5, 12x20x1,5, 14x18x1,5, 14x20x1,5, 14x22x1,5 i inne.

Specyfikacja produktu

Średnica zewnętrzna	—
Średnica wewnętrzna	—
Grubość	—
Norma	DIN 7603 A
Rodzaj	Uszczelka
Klasa / materiał	Miedź (Cu)
Napęd	VPF 01
