AN 515karta katalogowa
Wężyk smarownicy
Wymiary i warunki techniczne wg AN 515
Rysunek techniczny
Wymiary (mm)wybrany rozmiar: G 1/8
| Model | 360/L | 362/L |
|---|---|---|
| Gwint | M10x1 | M10x1 |
| l | 300 | 500 |
l — długość wężyka (mm)Gwint — przyłącze M10×1 (obustronne, bez dodatkowej końcówki przyłączeniowej)Wersje długościowe wg producenta: 300 mm (360/L) oraz 500 mm (362/L)
Parametry techniczne (Ø 13 mm)
Wymiary
| Średnica wewnętrzna | Ø 4,8 mm |
|---|---|
| Średnica zewnętrzna | Ø 12,5 mm |
Ciśnienia
| Rozrywające | 1650 bar |
|---|---|
| Próbne | 800 bar |
| Robocze maks. | 415 bar |
Warunki pracy
| Zakres temperatur | od –40 °C do +100 °C |
|---|
Budowa
| Warstwa wewnętrzna | polietylen |
|---|---|
| Warstwa nośna | 2 oploty z drutu stalowego |
Oznaczanie
Wężyk ciśnieniowy (smarowniczy) o średnicy zewnętrznej Ø 13 mm — do przenoszenia smaru pod wysokim ciśnieniem, m.in. w prasach smarowniczych i smarownicach ręcznych. Warstwa nośna z dwóch oplotów z drutu stalowego zapewnia ciśnienie robocze do 415 bar (ciśnienie rozrywające 1650 bar). Przyłącza gwintowane M10×1 na obu końcach; zakres temperatur pracy od –40 °C do +100 °C.
Opis

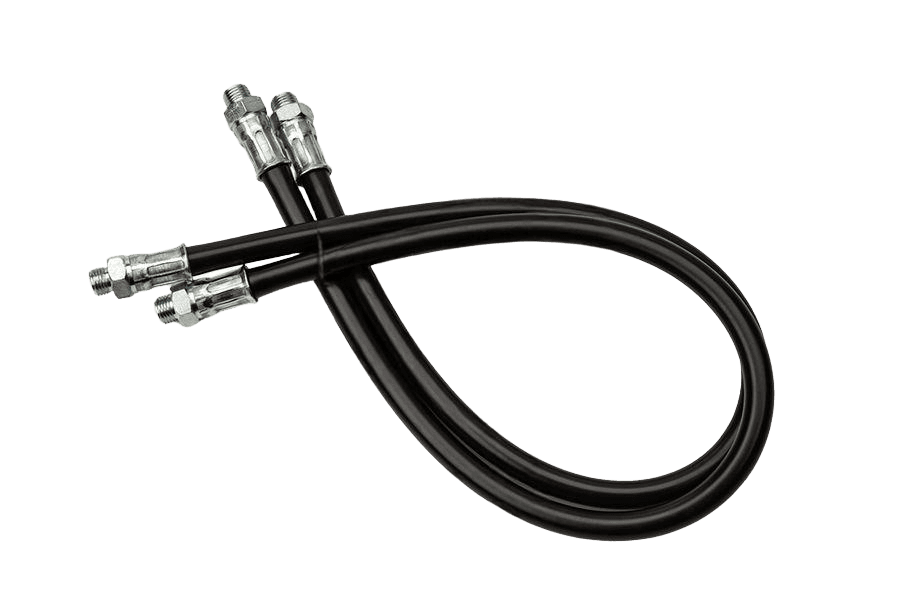

Wężyk smarownicy wg normy AN 515. Elastyczny przewód smarownicy ułatwiający dostęp do punktów smarnych.
Dostępny asortyment: w rozmiarze G 1/8.
Specyfikacja produktu
| Rozmiar | G 1/8 |
|---|---|
| Norma | AN 515 |
| Rodzaj | Wężyk smarownicy |
| Własność | 360/L |
| Układ rozmiaru | calowy / rurowy |
| Odmiana | 360/L |
| Waga | 122 g |
