AN 471karta katalogowa
Wężyk smarownicy
Wymiary i warunki techniczne wg AN 471
Rysunek techniczny
Dane techniczne — wężyk ciśnieniowy Ø 11 mm
Wykonanie
| Model | 360/LN |
|---|---|
| Gwint przyłączeniowy | M10x1 |
| Końcówka przyłącza | brak |
| Długość (l) | 300 mm |
Wymiary węża
| Średnica wewnętrzna | Ø 4 mm |
|---|---|
| Średnica zewnętrzna | Ø 10,2 mm |
Ciśnienia
| Ciśnienie rozrywające | 1000 bar |
|---|---|
| Ciśnienie próbne | 800 bar |
| Ciśnienie robocze (maks.) | 400 bar |
Warunki pracy
| Zakres temperatur | od –20 °C do +60 °C |
|---|
Budowa (warstwy)
| Warstwa wewnętrzna | polietylen |
|---|---|
| Warstwa nośna | wkładka poliestrowa |
| Warstwa zewnętrzna | poliamid |
Opis

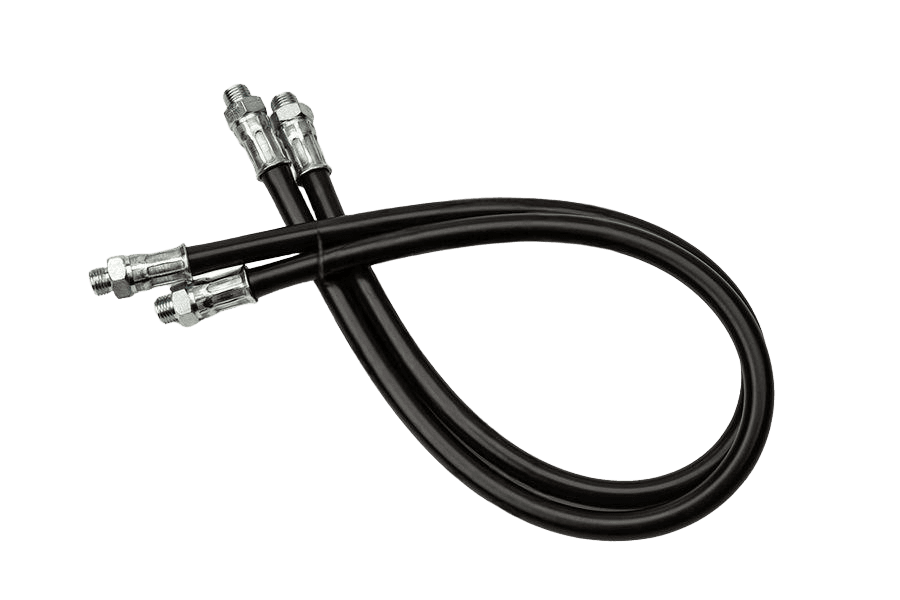

Wężyk smarownicy wg normy AN 471. Elastyczny przewód smarownicy ułatwiający dostęp do punktów smarnych.
Dostępne warianty: M10x1x300.
Specyfikacja produktu
| Gwint | M10x1x300 |
|---|---|
| Norma | AN 471 |
| Rodzaj | Wężyk smarownicy |
| Własność | 360/LN |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 360/LN |
| Napęd | V000145 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 307 g |
| Waga 1 szt | 61,4 g |
