AN 472karta katalogowa

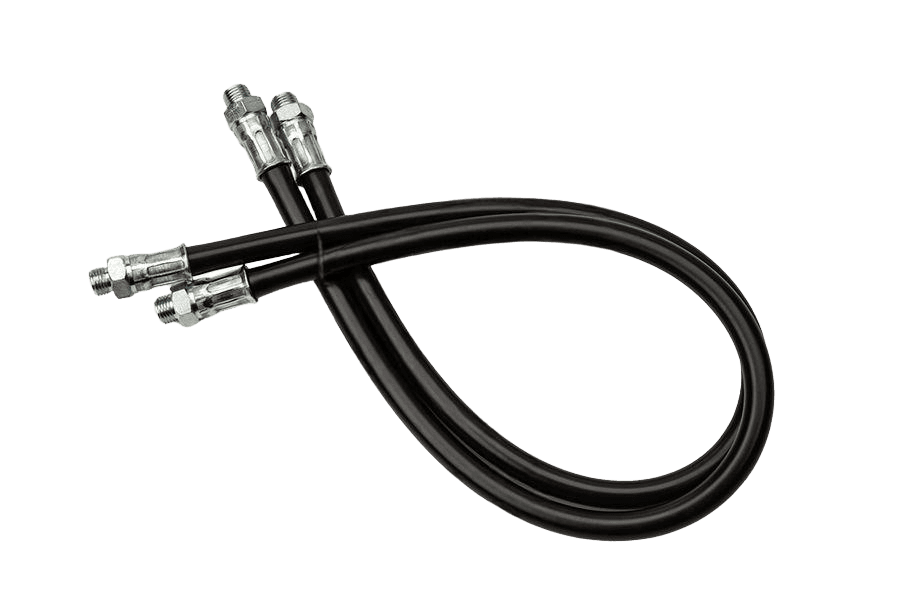

Wężyk smarownicy
Wymiary i warunki techniczne wg AN 472
Rysunek techniczny
Dane techniczne
Wykonanie
| Model | 362/LN |
|---|---|
| Gwint przyłącza | M10x1 |
| Długość | l = 500 mm |
| Końcówka przyłącza | bez końcówki |
Parametry robocze
| Ciśnienie robocze maks. | 400 bar |
|---|---|
| Ciśnienie próbne | 800 bar |
| Ciśnienie rozrywające | 1000 bar |
| Zakres temperatur | od –20 °C do +60 °C |
Wymiary węża (Ø 11 mm)
| Średnica wewnętrzna | Ø 4 mm |
|---|---|
| Średnica zewnętrzna | Ø 10,2 mm |
Budowa
| Warstwa wewnętrzna | polietylen |
|---|---|
| Warstwa nośna | wkładka poliestrowa |
| Warstwa zewnętrzna | poliamid |
Oznaczanie
Elastyczny wąż wysokociśnieniowy do smarownic, model 362/LN, z gwintem przyłączeniowym M10x1 i długości nominalnej l = 500 mm (typoszereg Ø 11 mm). Trójwarstwowa budowa: rdzeń polietylenowy, nośna wkładka poliestrowa oraz poliamidowa warstwa zewnętrzna. Maksymalne ciśnienie robocze 400 bar.
Opis
Wężyk smarownicy wg normy AN 472. Elastyczny przewód smarownicy ułatwiający dostęp do punktów smarnych.
Dostępne warianty: M10x1x500.
Specyfikacja produktu
| Gwint | M10x1x500 |
|---|---|
| Norma | AN 472 |
| Rodzaj | Wężyk smarownicy |
| Własność | 362/LN |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 362/LN |
| Napęd | V000312 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 380 g |
| Waga 1 szt | 76 g |
