AN 285karta katalogowa

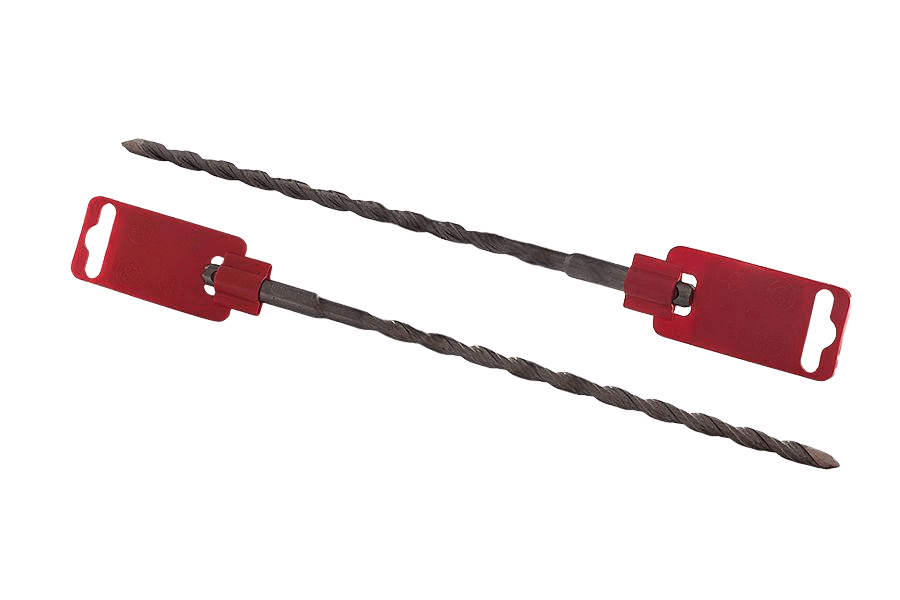

Wiertło do betonu SDS-PLUS
Wymiary i warunki techniczne wg AN 285
Wymiary (mm)wybrany rozmiar: 6,5 × 210
| Ød(nom) | 6 | 6 | 6,5 | 10 | 10 | 12 | 12 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|
| l1(nom) | 160 | 260 | 210 | 210 | 310 | 160 | 210 | 310 | 260 |
| l1(tol) | 160-170 | 260-270 | 210-220 | 210-220 | 310-320 | 160-170 | 210-220 | 310-320 | |
| l2 | 100 | 200 | 140 | 150 | 250 | 90 | 135 | 230 | 170 |
Ød — średnica nominalna wiertłal1 — długość całkowita wiertła (nom. — wartość nominalna, tol. — pole tolerancji)l2 — długość robocza (nawiercona/spiralna część wiertła), wartość przybliżona
Warunki techniczne
| Uchwyt | SDS-PLUS (wg ISO 10664) |
|---|---|
| Kąt ostrza | 130° (wg ISO 4759-1) |
Oznaczanie
Przeznaczenie: do granitu, betonu, klinkeru, muru, glazury i marmuru. Do stosowania we wszystkich wiertarkach udarowych z mocowaniem SDS-PLUS.
Przykład oznaczania wiertła z uchwytem SDS-plus o średnicy nominalnej 10 mm oraz długości całkowitej 210 mm:
Wiertło SDS-plus AN 285 - 10x210.
Opis
Wiertło do betonu SDS-PLUS AN 285.
Dostępne warianty: 6,5x210.
Specyfikacja produktu
| Wymiar 1 | 6,5 |
|---|---|
| Wymiar 2 | 210 |
| Norma | AN 285 |
| Rodzaj | Wiertło do betonu SDS-PLUS |
| Długość | 210 |
| Rozmiar | 6,5 |
| Układ rozmiaru | średnica (mm) |
| Waga | 60 g |
