Wiertło do metalu HSS-Co DIN 338 | Świat Śrub

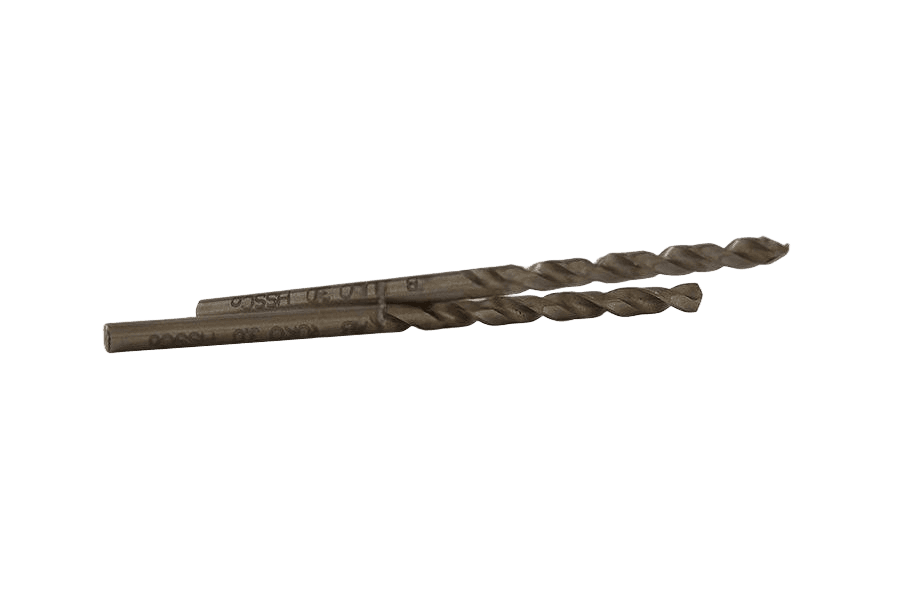

Wiertło do metalu HSS-Co DIN 338

Rys. techniczny · DIN 338

Rozmiar

2,5

3,1

3,2

3,5

4,1

4,2

4,5

5,1

5,2

5,5

6,2

6,5

8,5

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 338karta katalogowa

Wiertło do metalu

Wymiary i warunki techniczne wg DIN 338

Typy wykonania

**Typ TL 3000**
pogłębiony rowek — do otworów głębokich / chłodzenia przez wiertło

Wymiary (mm)

Ø d(h8)	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,2	2,3	2,4	2,5	2,6	2,7	2,8	2,9	3	3,1	3,2	3,3	3,4	3,5	3,6	3,7	3,8	3,9	4	4,1	4,2	4,3	4,4	4,5	4,6	4,7	4,8	4,9	5	5,1	5,2	5,3	5,4	5,5	5,6	5,7	5,8	5,9	6	6,1	6,2	6,3	6,4	6,5	6,6	6,7	6,8	6,9	7	7,1	7,2	7,3	7,4	7,5	7,6	7,7	7,8	7,9	8	8,1	8,2	8,3	8,4	8,5	8,6	8,7	8,8	8,9	9	9,1	9,2	9,3	9,4	9,5	9,6	9,7	9,8	9,9	10	10,1	10,2	10,3	10,4	10,5	10,6	10,7	10,8	10,9	11	11,1	11,2	11,3	11,4	11,5	11,6	11,7	11,8	11,9	12	12,1	12,2	12,3	12,4	12,5	12,6	12,7	12,8	12,9	13	13,5	14	14,5	15	15,5	16	16,5	17	17,5	18	18,5	19	19,5	20
l	19	20	22	24	28	30	32	34	36	38	38	40	40	43	43	46	46	49	49	53	53	57	57	57	61	61	61	61	65	65	65	70	70	70	70	75	75	75	75	80	80	80	80	80	80	86	86	86	86	86	86	93	93	93	93	93	93	101	101	101	101	101	101	101	101	109	109	109	109	109	109	109	109	117	117	117	117	117	117	117	117	117	117	125	125	125	125	125	125	125	125	125	125	133	133	133	133	133	133	133	133	133	133	133	142	142	142	142	142	142	142	142	142	142	142	142	151	151	151	151	151	151	151	151	151	151	151	160	160	169	169	169	178	178	184	184	191	191	198	198	205	205
b	3	5	6	7	9	10	11	12	14	16	16	18	18	20	20	22	22	24	24	27	27	30	30	30	33	33	33	33	36	36	36	39	39	39	39	43	43	43	43	47	47	47	47	47	47	52	52	52	52	52	52	57	57	57	57	57	57	63	63	63	63	63	63	63	63	69	69	69	69	69	69	69	69	75	75	75	75	75	75	75	75	75	75	81	81	81	81	81	81	81	81	81	81	87	87	87	87	87	87	87	87	87	87	87	94	94	94	94	94	94	94	94	94	94	94	94	101	101	101	101	101	101	101	101	101	101	101	108	108	114	114	114	120	120	125	125	130	130	135	135	140	140

l — długość całkowita wiertłab — długość robocza (rowka spiralnego)h8 — klasa tolerancji średnicy wiertła wg ISO 286Pełna seria wymiarowa wg normy; oferowane w sklepie warianty (średnice) mogą obejmować podzbiór tej serii.

Oznaczenia materiału

HSS	stal szybkotnąca (High Speed Steel)
HSS-Co (Co)	stal szybkotnąca z dodatkiem kobaltu — większa odporność na wysoką temperaturę, do materiałów trudnoobrabialnych

Oznaczanie

Przykład oznaczania wiertła krętego walcowego Typ N o średnicy 10 mm, wykonanego ze stali szybkotnącej:

Wiertło DIN 338 – 10 - HSS.

Przykład oznaczania wiertła krętego z dodatkiem kobaltu, Typ N, o średnicy 10 mm:

Wiertło DIN 338 – 10 – Co - HSS.

Przykład oznaczania wiertła krętego z dodatkiem kobaltu, z pogłębionym rowkiem, typ TL 3000:

Wiertło DIN 338 – 10 - TTL 3000 - Co - HSS.

Opis

Wiertło do metalu wg normy DIN 338, w wykonaniu HSS-Co.

Dostępny asortyment: w rozmiarach od 2 do 8,5 mm. W ofercie również w wykonaniu HSS.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 338
Rodzaj	Wiertło do metalu
Klasa / materiał	HSS-Co
Układ rozmiaru	średnica (mm)

Ø d(h8)	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,2	2,3	2,4	2,5	2,6	2,7	2,8	2,9	3	3,1	3,2	3,3	3,4	3,5	3,6	3,7	3,8	3,9	4	4,1	4,2	4,3	4,4	4,5	4,6	4,7	4,8	4,9	5	5,1	5,2	5,3	5,4	5,5	5,6	5,7	5,8	5,9	6	6,1	6,2	6,3	6,4	6,5	6,6	6,7	6,8	6,9	7	7,1	7,2	7,3	7,4	7,5	7,6	7,7	7,8	7,9	8	8,1	8,2	8,3	8,4	8,5	8,6	8,7	8,8	8,9	9	9,1	9,2	9,3	9,4	9,5	9,6	9,7	9,8	9,9	10	10,1	10,2	10,3	10,4	10,5	10,6	10,7	10,8	10,9	11	11,1	11,2	11,3	11,4	11,5	11,6	11,7	11,8	11,9	12	12,1	12,2	12,3	12,4	12,5	12,6	12,7	12,8	12,9	13	13,5	14	14,5	15	15,5	16	16,5	17	17,5	18	18,5	19	19,5	20
l	19	20	22	24	28	30	32	34	36	38	38	40	40	43	43	46	46	49	49	53	53	57	57	57	61	61	61	61	65	65	65	70	70	70	70	75	75	75	75	80	80	80	80	80	80	86	86	86	86	86	86	93	93	93	93	93	93	101	101	101	101	101	101	101	101	109	109	109	109	109	109	109	109	117	117	117	117	117	117	117	117	117	117	125	125	125	125	125	125	125	125	125	125	133	133	133	133	133	133	133	133	133	133	133	142	142	142	142	142	142	142	142	142	142	142	142	151	151	151	151	151	151	151	151	151	151	151	160	160	169	169	169	178	178	184	184	191	191	198	198	205	205
b	3	5	6	7	9	10	11	12	14	16	16	18	18	20	20	22	22	24	24	27	27	30	30	30	33	33	33	33	36	36	36	39	39	39	39	43	43	43	43	47	47	47	47	47	47	52	52	52	52	52	52	57	57	57	57	57	57	63	63	63	63	63	63	63	63	69	69	69	69	69	69	69	69	75	75	75	75	75	75	75	75	75	75	81	81	81	81	81	81	81	81	81	81	87	87	87	87	87	87	87	87	87	87	87	94	94	94	94	94	94	94	94	94	94	94	94	101	101	101	101	101	101	101	101	101	101	101	108	108	114	114	114	120	120	125	125	130	130	135	135	140	140

Ø d(h8)	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,2	2,3	2,4	2,5	2,6	2,7	2,8	2,9	3	3,1	3,2	3,3	3,4	3,5	3,6	3,7	3,8	3,9	4	4,1	4,2	4,3	4,4	4,5	4,6	4,7	4,8	4,9	5	5,1	5,2	5,3	5,4	5,5	5,6	5,7	5,8	5,9	6	6,1	6,2	6,3	6,4	6,5	6,6	6,7	6,8	6,9	7	7,1	7,2	7,3	7,4	7,5	7,6	7,7	7,8	7,9	8	8,1	8,2	8,3	8,4	8,5	8,6	8,7	8,8	8,9	9	9,1	9,2	9,3	9,4	9,5	9,6	9,7	9,8	9,9	10	10,1	10,2	10,3	10,4	10,5	10,6	10,7	10,8	10,9	11	11,1	11,2	11,3	11,4	11,5	11,6	11,7	11,8	11,9	12	12,1	12,2	12,3	12,4	12,5	12,6	12,7	12,8	12,9	13	13,5	14	14,5	15	15,5	16	16,5	17	17,5	18	18,5	19	19,5	20
l	19	20	22	24	28	30	32	34	36	38	38	40	40	43	43	46	46	49	49	53	53	57	57	57	61	61	61	61	65	65	65	70	70	70	70	75	75	75	75	80	80	80	80	80	80	86	86	86	86	86	86	93	93	93	93	93	93	101	101	101	101	101	101	101	101	109	109	109	109	109	109	109	109	117	117	117	117	117	117	117	117	117	117	125	125	125	125	125	125	125	125	125	125	133	133	133	133	133	133	133	133	133	133	133	142	142	142	142	142	142	142	142	142	142	142	142	151	151	151	151	151	151	151	151	151	151	151	160	160	169	169	169	178	178	184	184	191	191	198	198	205	205
b	3	5	6	7	9	10	11	12	14	16	16	18	18	20	20	22	22	24	24	27	27	30	30	30	33	33	33	33	36	36	36	39	39	39	39	43	43	43	43	47	47	47	47	47	47	52	52	52	52	52	52	57	57	57	57	57	57	63	63	63	63	63	63	63	63	69	69	69	69	69	69	69	69	75	75	75	75	75	75	75	75	75	75	81	81	81	81	81	81	81	81	81	81	87	87	87	87	87	87	87	87	87	87	87	94	94	94	94	94	94	94	94	94	94	94	94	101	101	101	101	101	101	101	101	101	101	101	108	108	114	114	114	120	120	125	125	130	130	135	135	140	140
