AN 112karta katalogowa
Wkr. do drewna stożk. TURBO
Wymiary i warunki techniczne wg AN 112
Wymiary łba i gniazda (mm)
| Ød(nom) | 6 | 8 | 10 | 12 |
|---|---|---|---|---|
| Ødk | 12 | 15 | 18,5 | 21,5 |
| T (Tx Torx) | 30 | 40 | 50 | 50 |
Ød — średnica nominalna wkrętuØdk — średnica łba (stożkowego)T (Tx Torx) — rozmiar gniazda sześciokarbowego Torx
Długość gwintu b — wg długości l i średnicy Ød (mm)
| Ød | 6 | 8 | 10 | 12 |
|---|---|---|---|---|
| 60 | 30 | |||
| 70 | 40 | |||
| 80–120 | 52 | 52 | 52 | |
| 140–200 | 75 | 80 | 80 | 80 |
| 220–300 | 75 | 100 | 100 | 100 |
| 320–400 | 100 | 100 | 100 |
Wiersze = długość nominalna l (mm), kolumny = średnica Ød; wartość w komórce = b (długość gwintu w mm)b — długość gwintu (część nagwintowana pod łbem)„—” — dana długość niedostępna dla tej średnicy
Warunki techniczne
Materiał
| Stal | stal niestopowa (węglowa), utwardzana, np. 10B21 |
|---|---|
| Twardość powierzchni | 420–500 HV |
| Twardość rdzenia | 300–390 HV |
Gniazdo
| Typ | sześciokarbowe T (Tx Torx) |
|---|---|
| Norma | ISO 10664 |
Powłoki ochronne
| Powłoki galwaniczne | ISO 4042, A2K min. 5 µm, CR3+ |
|---|---|
| Powłoki płatkowe | ISO 10683 |
Oznaczanie
Przykład oznaczania wkrętu do drewna TURBO z łbem stożkowym, z gniazdem T (Tx Torx), o średnicy nominalnej Ø d = 10 mm i długości nominalnej l = 150 mm:
Wkręt do drewna TURBO AN 112 – 10x150
Opis

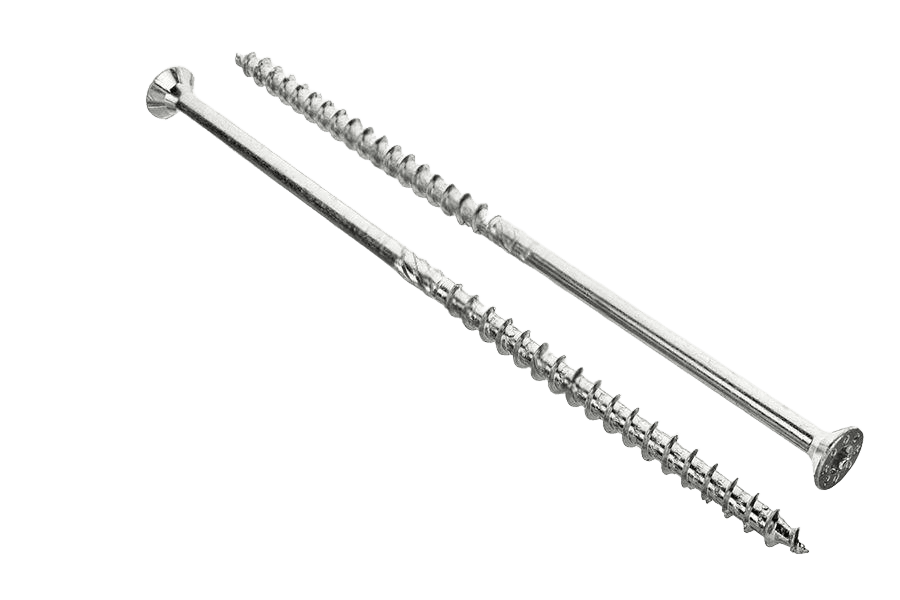

Wkr. do drewna stożk. TURBO Tx oc.B AN 112. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 6 do 10 mm i długościach 60–400 mm. W ofercie również w wykonaniu z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 112 |
| Rodzaj | Wkr. do drewna stożk. TURBO |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | Tx |
| Typ łba | stożkowy |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Odmiana | Tx |
