AN 213karta katalogowa
Wkr. do płyt warstw. #5+EPDM/A2
Wymiary i warunki techniczne wg AN 213
Wymiary (mm)
| gwint ST | ST5,5 |
|---|---|
| Ød1 | 5,5 |
| Ød2 | ST6,3 |
| Ødc | 11 |
| k | 5,3 |
| s | 8 |
| t | 80 |
| z | 15,5 |
Ød1 — średnica gwintu blachowkrętowego STØd2 — średnica gwintu drobnozwojnegoØdc — średnica kołnierza łbak — wysokość łbas — rozmiar kluczat — długość odcinka gwintowanegoz — długość końcówki wiercącej
Oznaczanie

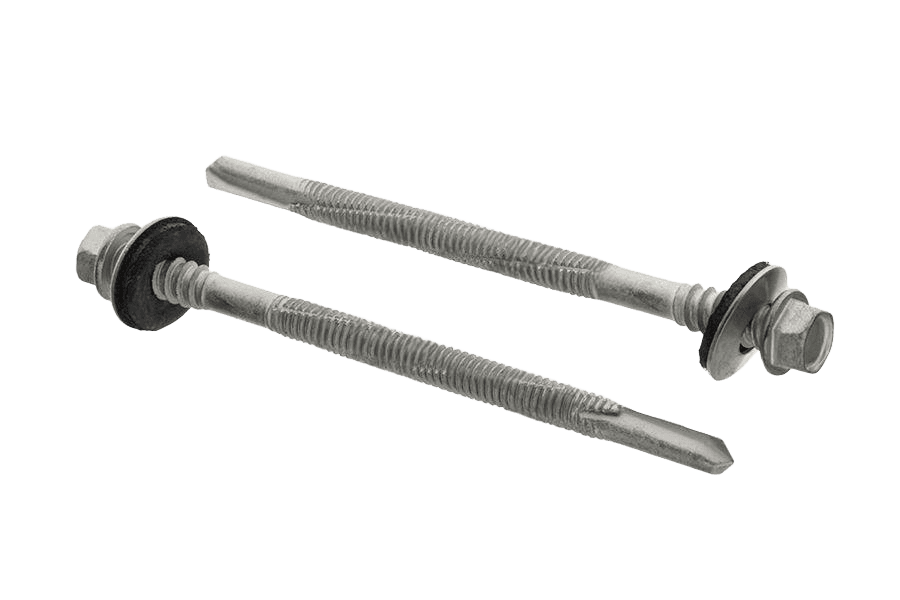

Wkręt samowiercący z hexagonalnym łbem z kołnierzem i przyklejoną podkładką EPDM, z podwójnym gwintem: gwintem blachowkrętowym ST oraz gwintem drobnozwojnym. Przeznaczony do mocowania płyt warstwowych.
Przykład oznaczania wkręta samowiercącego z podwójnym gwintem z podkładką EPDM, z gwintem blachowkrętowym ST o średnicy nominalnej ST5,5, długość nominalna l = 150 mm:
Wkręt samowiercący AN 213 - ST5,5 x 150 - St
Opis
Wkr. do płyt warstw. #5+EPDM/A2 fl Zn AN 213, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych.
Dostępny asortyment: w rozmiarach od 5,5 do ST 5,5 i długościach 90–191 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 213 |
| Rodzaj | Wkr. do płyt warstw. #5+EPDM/A2 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
