AN 745karta katalogowa

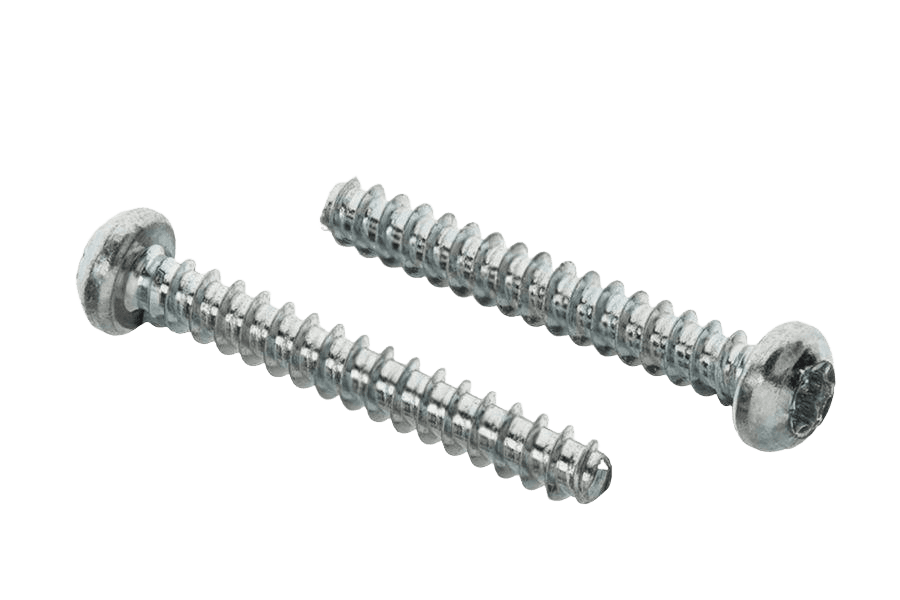

Wkręt do tworzyw
Wymiary i warunki techniczne wg AN 745
Wymiary (mm)
| Ød(nom) | 2,5 | 3 | 3,5 | 4 | 5 |
|---|---|---|---|---|---|
| P | 1,0 | 1,25 | 1,45 | 1,6 | 2,0 |
| Ødk | 4,4 | 5,6 | 6,9 | 7,6 | 9,2 |
| k | 1,9 | 2,4 | 2,7 | 3,1 | 3,8 |
| T | 8 | 10 | 10 | 20 | 25 |
Ød — średnica nominalna gwintuP — skok gwintuØdk — średnica łbak — wysokość łbaT — rozmiar gniazda sześciokarbowego (Tx Torx)
Warunki techniczne
Materiał
| Stal węglowa | twardość powierzchni: min. 450 HV; twardość rdzenia: 320–390 HV |
|---|
Gniazdo
| Typ | sześciokarbowe T (Tx Torx) |
|---|---|
| Norma | ISO 10664 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powłoka
| Typ | ocynk galwaniczny A2K |
|---|---|
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania: wkręt do tworzyw z łbem walcowym wypukłym z gniazdem sześciokarbowym T (Tx Torx), o średnicy nominalnej Ø d = 5 mm, długości nominalnej l = 30 mm:
Wkręt do tworzyw AN 745 T – 5 x 30.
Opis
Wkręt do tworzyw wg normy AN 745. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 2,5 do 5 mm i długościach 6–30 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 745 |
| Rodzaj | Wkręt do tworzyw |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | F-TX |
| Typ łba | walcowy |
| Napęd | Torx (Tx) |
| Układ rozmiaru | średnica (mm) |
| Odmiana | F-TX |
