Wymiary głowicy i gwintu (mm)
Ø d — rozmiar nominalny gwintu samowiercącego (oznaczenie ST)P — skok gwintuØd1 — średnica trzpienia gwintowanegoØdk — średnica łba (podkładki)k — wysokość łbaZdolność przewiercania — zakres grubości materiału (mm), jaki wkręt przewierci końcówką wiercącąH — rozmiar wgłębienia krzyżowego Ph (Philips) wg ISO 4757T — rozmiar gniazda sześciokarbowego Tx (Torx) wg ISO 10666
Wymiary — długość (mm)
l — długość nominalna wkrętalg — minimalna efektywna długość gwintu wiercącego pod łbem
Materiał i wymagania
Materiał
| Stal niestopowa (węglowa), utwardzana | twardość powierzchni: min. 530 HV 03; twardość rdzenia: 320–400 HV5; głębokość warstwy utwardzonej: 0,1–0,23 um |
|---|
Gniazdo napędowe
| H (Ph Philips) | wg ISO 4757 |
|---|
| T (Tx Torx) | wg ISO 10666 |
|---|
Gwint
| Typ | ST (samowiercący) wg ISO 1478 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759 |
|---|
Własności mechaniczne
| Warunki próby | wg ISO 10666 |
|---|
Wykończenie powierzchni
| Powłoki galwaniczne | ISO 4042, A2K, min. 5 um, CR3+ |
|---|
Oznaczanie
Przykład oznaczania wkręta samowiercącego z łbem podkładkowym z gniazdem sześciokarbowym T (Tx Torx), o średnicy nominalnej Ø d = 4,2 mm, długości nominalnej l = 25 mm:
Wkręt samowiercący ~7504 T - 4,2 x 25 - T
Opis

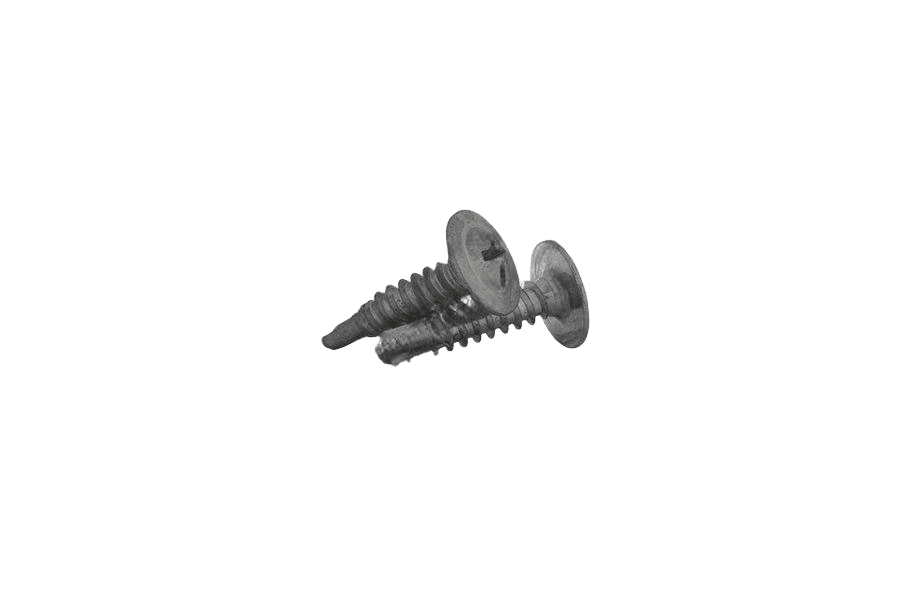

Wkr.swrc. podkł. #3 H oc.B DIN 7504 T. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: długościach 13–32 mm.
Specyfikacja produktu
| Długość | — |
|---|
| Norma | DIN 7504 T |
|---|
| Rodzaj | Wkr.swrc. podkł. #3 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Własność | H |
|---|
| Rozmiar | 4,2 |
|---|
| Typ łba | (inne) |
|---|
| Napęd | (inne) |
|---|
| Układ rozmiaru | średnica (mm) |
|---|
| Odmiana | H |
|---|
