DIN 571karta katalogowa
Wkręt do drewna 6-kt
Wymiary i warunki techniczne wg DIN 571
Rysunek techniczny
ds — trzpień pod łbem, k — wysokość łba, l — długość, b — długość gwintu (b ≥ 0,6·l), s — rozmiar klucza
Wymiary (mm)
| d | 4 | 5 | 6 | (7) | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| ds(max) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ds(min) | 3,52 | 4,52 | 5,52 | 6,42 | 7,42 | 9,42 | 11,3 | 15,3 | 19,3 |
| k(nom) | 2,8 | 3,5 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 |
| k(max) | 3,1 | 3,88 | 4,38 | 5,38 | 5,88 | 7,45 | 8,45 | 10,45 | 13,90 |
| k(min) | 2,5 | 3,13 | 3,63 | 4,63 | 5,13 | 6,55 | 7,55 | 9,55 | 12,1 |
| s(nom) | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 |
| s(max) | 7 | 8 | 10 | 12 | 13 | 17 | 19 | 24 | 30 |
| s(min) | 6,64 | 7,64 | 9,64 | 11,57 | 12,57 | 16,57 | 18,48 | 23,16 | 29,16 |
— wymiary nie zalecaned — wielkość gwintu (średnica nominalna)ds — średnica trzpienia pod łbemk — wysokość łbas — rozmiar kluczal — długość wkrętab — długość części gwintowanej (b ≥ 0,6·l)
Warunki techniczne
Materiał
| Stal | stal |
|---|---|
| Stal nierdzewna | A2, A4 |
| Metale nieżelazne | CuZn (mosiądz) |
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Norma | DIN 7998 |
|---|
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | DIN ISO 4759-1 |
Wykończenie i/lub powłoka
| zgodnie z procesem (jak wytworzono) | |
| Powłoki galwaniczne | wymagania wg DIN 267-9 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania wkręta do drewna z łbem sześciokątnym o wielkości gwintu 8 i długości nominalnej l = 80 mm:
Wkręt z łbem sześciokątnym DIN 571 – 8 x 80 St.
Norma powiązana: PN 82501.
Opis

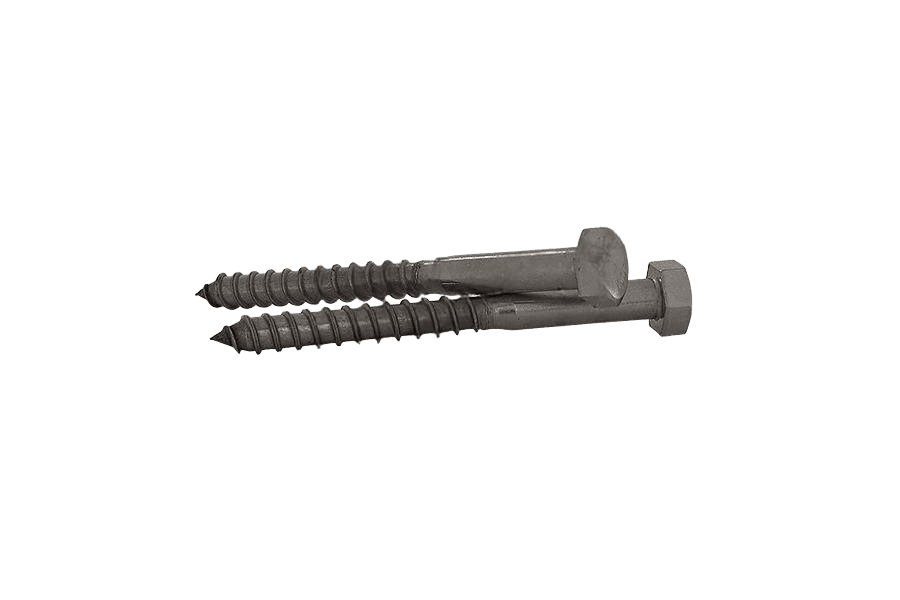

Wkręt do drewna 6-kt A2 DIN 571, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do połączeń w drewnie i materiałach drewnopochodnych.
Dostępny asortyment: w rozmiarach od 8 do 10 mm i długościach 60–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 571 |
| Rodzaj | Wkręt do drewna 6-kt |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | średnica (mm) |
