DIN 967karta katalogowa

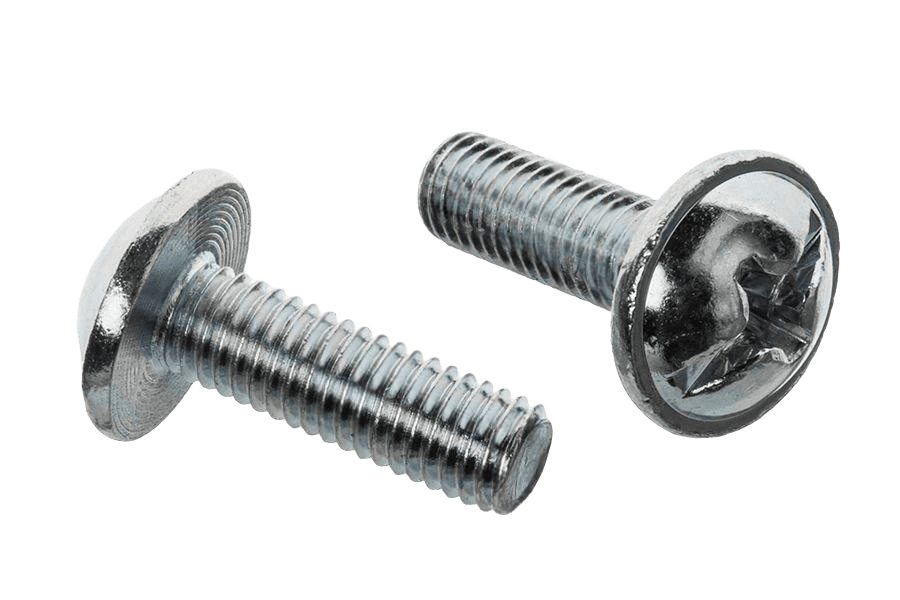

Wkręt do metalu
Wymiary i warunki techniczne wg DIN 967
Wymiary (mm)
| d | M3 | (M3,5) | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|
| P | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 |
| dk(max) | 7,5 | 9,0 | 10,0 | 11,5 | 14,5 | 19,0 |
| dk(min) | 6,92 | 8,42 | 9,42 | 10,8 | 13,8 | 18,16 |
| k(max=nom) | 2,35 | 2,6 | 3,05 | 3,55 | 4,55 | 5,9 |
| k(min) | 2,10 | 2,35 | 2,75 | 3,25 | 4,25 | 5,6 |
| c(max) | 0,8 | 0,9 | 1,1 | 1,35 | 1,8 | 2,2 |
| c(min) | 0,6 | 0,7 | 0,9 | 1,05 | 1,4 | 1,8 |
| H | 1 | 2 | 2 | 2 | 3 | 4 |
— wymiary nie zalecaneP — skok gwintud — średnica nominalna gwintudk — średnica łbak(max=nom) — wysokość łbak(min) — wysokość łba (min)c — wysokość kołnierzaH — wgłębienie krzyżowe Philips
Warunki techniczne
Wymagania ogólne
| Norma | ISO 8992 |
|---|
Gniazdo
| Norma | ISO 4757 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 262, ISO 965-1 |
Własności mechaniczne
| Klasa własności — stal | 4.8 |
|---|---|
| Klasa własności — stal nierdzewna | A2-70 |
| Norma — stal | DIN ISO 898 cz.1 |
| Norma — stal nierdzewna | ISO 3506-1 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN ISO 4759-1 |
Powierzchnia
| jak wytworzono | |
| Powłoki galwaniczne | wg DIN ISO 4042 |
| Powłoki płatkowe cynkowe (nieelektrolityczne) | wg ISO 10683 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania: wkręt do metalu z łbem wypukłym z kołnierzem, z gwintem M5, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8, z wgłębieniem krzyżowym z rowkiem:
Wkręt z łbem wypukłym DIN 967 – M5x20–4.8.
Opis
Wkręt do metalu wg normy DIN 967. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M3 do M8 i długościach 6–50 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 967 |
| Rodzaj | Wkręt do metalu |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | C-D |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | C-D |
