DIN 7985karta katalogowa

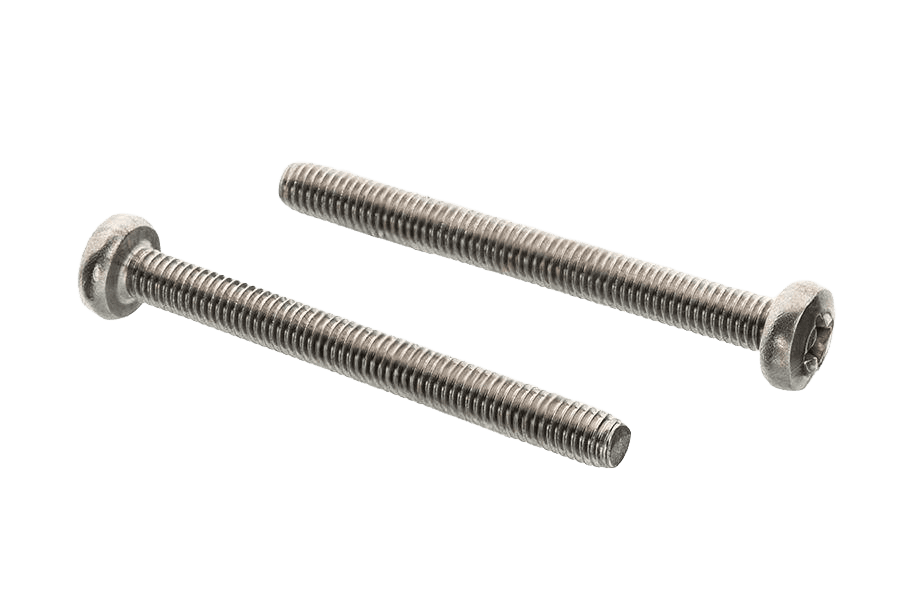

Wkręt do metalu
Wymiary i warunki techniczne wg DIN 7985
Wymiary (mm)
| d — gwint | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| dk(max) | 3,2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| dk(min) | 2,9 | 3,7 | 4,7 | 5,7 | 6,64 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 |
| k(nom) | 1,3 | 1,6 | 2 | 2,4 | 2,7 | 3,8 | 4,6 | 6 | 7,5 | |
| k(max) | 1,42 | 1,72 | 2,12 | 2,52 | 2,82 | 3,25 | 3,95 | 4,75 | 6,15 | 7,68 |
| k(min) | 1,18 | 1,48 | 1,88 | 2,28 | 2,58 | 2,95 | 3,65 | 4,45 | 5,85 | 7,32 |
| H | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
— wymiary nie zalecaneP — podziałka gwintuH — wielkość wgłębienia krzyżowego PhilipsP — skok gwintudk(max) — średnica łbak(nom) — wysokość łbaH — wgłębienie krzyżowe Philips
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-13, DIN 13-15 |
Własności mechaniczne
| Klasa własności — stal | 4.8, 5.8, 8.8 |
|---|---|
| Klasa własności — stal nierdzewna | A2-70, A4-70 |
| Materiał — metale nieżelazne | CuZn (mosiądz) |
| Norma — stal | DIN ISO 898-1 |
| Norma — stal nierdzewna | DIN 267-11 |
| Norma — metale nieżelazne | DIN 267-18 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN ISO 4759-1 |
Powierzchnia
| Stal | jak wytworzono; klasa 8.8 czerniona (termicznie lub chemicznie) |
|---|---|
| Stal nierdzewna / metale nieżelazne | bez powłoki |
| Chropowatość powierzchni | wg DIN 267-2 |
| Powłoki galwaniczne | wg DIN 267-9 |
Nieciągłość powierzchni
| wg DIN 267-19 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania: wkręt do metalu z łbem walcowym, z wgłębieniem krzyżowym H, z gwintem M6, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8:
Wkręt z łbem walcowym DIN 7985 – M6 x 20 – 4.8 – H.
Normy powiązane: ISO 7045, PN 82202.
Opis
Wkręt do metalu wg normy DIN 7985 (odpowiedniki: ISO 7045, PN 82202), z gwintem na całej długości trzpienia, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M3 do M6 i długościach 5–60 mm. W ofercie również w wykonaniu ocynkowanym, Mosiądz (ms) i z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7985 |
| Rodzaj | Wkręt do metalu |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Własność | H |
| Długość gwintu | pełny gwint |
| Typ łba | walcowy (cylindryczny) |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | H |
