Wymiary (mm)
— rozmiar niezalecanyP — skok gwintua — odległość od powierzchni oporowej łba do pierwszego pełnego zwoju gwintu (amax = 2P)dk(max=nom) — średnica łba (wartość nominalna = maksymalna)dk(min) — średnica łba, wartość minimalnak(max=nom) — wysokość łba (wartość nominalna = maksymalna)k(min) — wysokość łba, wartość minimalnaT — rozmiar gniazda sześciokarbowego Torx (Tx)
Wymagania i powołane normy
Gwint
| Tolerancja | 6g |
|---|
| Norma | ISO 261, ISO 965-2 |
|---|
Własności mechaniczne
| Klasa własności | stal: 4.8; stal nierdzewna: A2-70, A3-70; metale nieżelazne: według uzgodnień |
|---|
| Norma | stal: ISO 889-1; stal nierdzewna: ISO 3506-1; metale nieżelazne: ISO 8839 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Gniazdo sześciokarbowe Torx
Wykończenie
| Stal | jak wytworzono; powłoki elektrolityczne wg ISO 4042; nieelektrolityczne płatkowe powłoki cynkowe wg ISO 10683 |
|---|
| Stal nierdzewna | bez pokrycia |
|---|
| Metale nieżelazne | bez pokrycia; powłoki elektrolityczne wg ISO 4042 |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania: wkręt do metalu z łbem walcowym wypukłym z gniazdem sześciokarbowym (Torx), z gwintem M6, o długości nominalnej l = 16 mm:
Wkręt z łbem walcowym wypukłym ISO 14583 – M6 x 16.
Opis

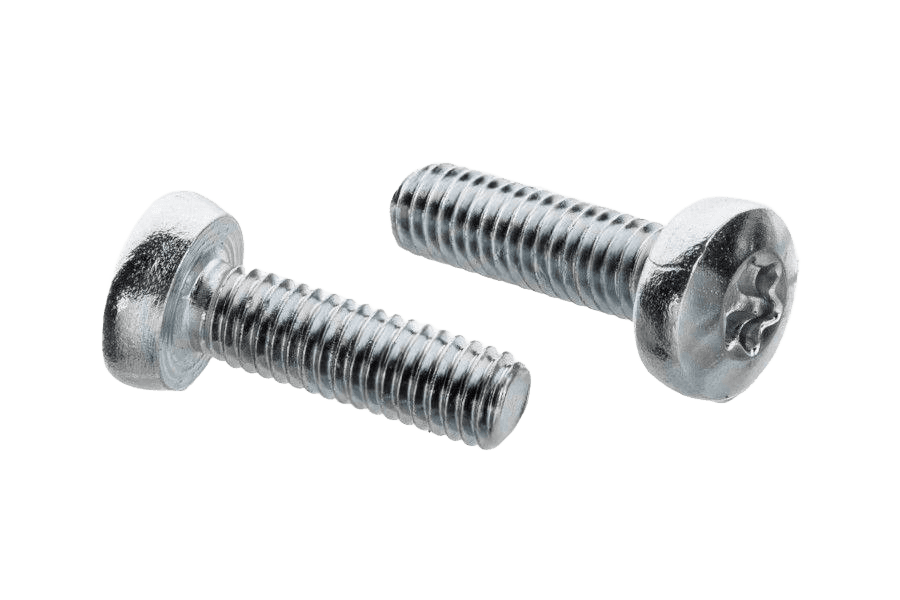

Wkręt do metalu wg normy ISO 14583, z gwintem na całej długości trzpienia. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M3 do M6 i długościach 6–20 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 14583 |
|---|
| Rodzaj | Wkręt do metalu |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Własność | T-D |
|---|
| Długość gwintu | pełny gwint |
|---|
| Typ łba | walcowy (cylindryczny) |
|---|
| Napęd | Torx (Tx) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | T-D |
|---|
