DIN 404karta katalogowa
Wkręt do plomb
Wymiary i warunki techniczne wg DIN 404
Wymiary (mm)
| Ød(nom) | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|
| P | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| b(min) | 16 | 18 | 19 | 22 | 25 | 28 | 34 | 40 |
| Ødh | 1,2 | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | 5 |
| Ødk | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 |
| k | 3 | 3,5 | 4 | 5 | 6,5 | 8 | 10 | 12,5 |
Ød — średnica nominalna gwintuP — skok gwintub — najmniejsza długość gwintuØdh — średnica otworu poprzecznego w łbieØds — średnica trzpienia (część gładka)Ødk — średnica łbak — wysokość łba
Materiał i wykonanie
Materiał
| Stal | St wg EN 10087, EN 10277-3 |
|---|---|
| Stal nierdzewna | A1, A2 wg ISO 3506-1 |
| Metale nieżelazne | CU3 wg EN 28839 |
Gwint
| Tolerancja | 6g wg ISO 965-1 |
|---|
Tolerancje
| Klasa dokładności | A wg ISO 4759-1 |
|---|
Wykończenie
| Stal | wg procesu; powłoki galwaniczne wg ISO 4042; fosfatowanie wg EN 12476 |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki |
Oznaczanie
Przykład oznaczania wkręta z łbem walcowym z otworami o średnicy gwintu M6, długości l = 20 mm (wymiar nominalny), wykonanego ze stali (St):
Wkręt do plomb DIN 404 - M6 x 20 - St
Opis

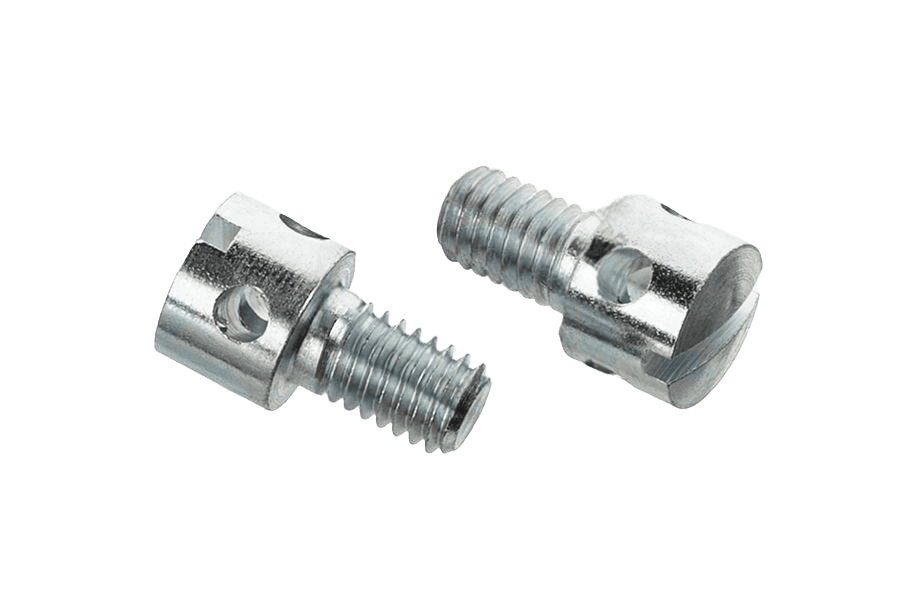

Wkręt do plomb oc.B DIN 404, w klasie własności 5.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M6 i długościach 6–20 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 404 |
| Rodzaj | Wkręt do plomb |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Klasa / materiał | 5.8 |
