ISO 4029karta katalogowa
Wkręt docisk. 6-kt/wgł
Wymiary i warunki techniczne wg ISO 4029
Wymiary (mm)wybrany rozmiar: M6 × 8
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dz(min) | 1,15 | 1,75 | 2,25 | 2,75 | 4,7 | 5,7 | 7,64 | 9,64 | 13,57 | 15,57 |
| dz(max) | 1,4 | 2 | 2,5 | 3 | 5 | 6 | 8 | 10 | 14 | 16 |
| s(nom) | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
P — podziałka gwintudz — średnica zagłębienia w końcu wgłębionym (na czole śruby)s — rozmiar klucza (imbus)
Wymagania i powołane normy
Wymagania ogólne
| Norma | ISO 8992 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965-2, ISO 965-3 |
Własności mechaniczne
| Klasa własności — stal | 45H |
|---|---|
| Klasa własności — stal nierdzewna | A1-12H, A2-21H, A3-21H, A4-21H, A5-21H |
| Klasa własności — metale nieżelazne | jak uzgodniono |
| Norma — stal | ISO 898-5 |
| Norma — stal nierdzewna | ISO 3506-3 |
| Norma — metale nieżelazne | ISO 8839 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie i/lub powłoka
| Stal | zgodnie z procesem; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683 |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042 |
Nieciągłość powierzchni
| Stal | ograniczenie dotyczące nieciągłości powierzchni wg ISO 6157-1 |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania: śruba bez łba z gwintem na całej długości, z gniazdem sześciokątnym i końcem wgłębionym, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 45H:
Śruba bez łba z gniazdem sześciokątnym ISO 4029 – M6x12 – 45H.
Normy powiązane: DIN 916, PN 82317.
Opis

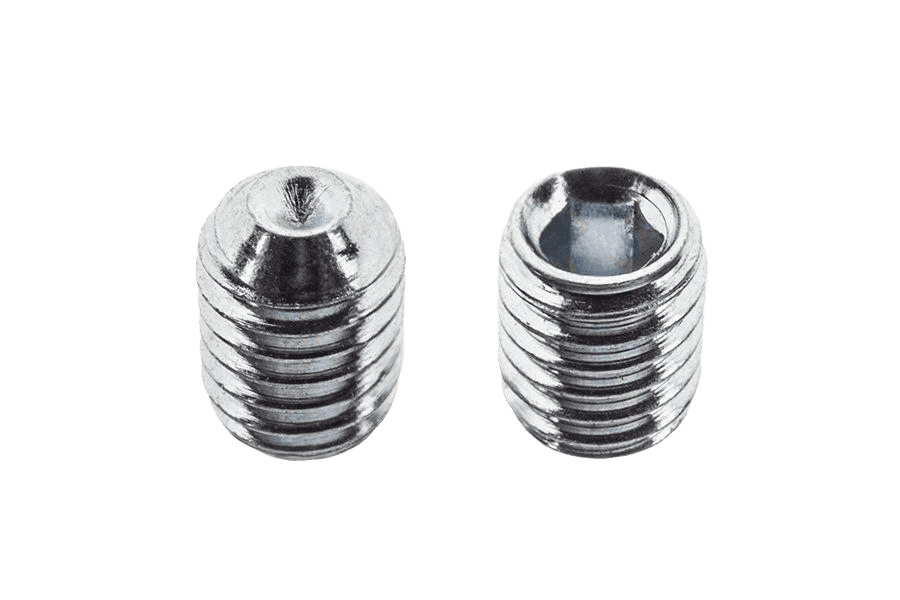

Wkręt docisk. 6-kt/wgł wg normy ISO 4029 (odpowiedniki: DIN 916, PN 82317), w wykonaniu 45H. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze M6. W ofercie również w wykonaniu 45H surowym i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | M6 |
|---|---|
| Długość | 8 |
| Norma | ISO 4029 |
| Rodzaj | Wkręt docisk. 6-kt/wgł |
| Klasa / materiał | 45H |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Typ łba | bez łba (dociskowy) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 473 g |
| Waga 1 szt | 0,946 g |
