AN 212karta katalogowa
Wkręt samow. 6-kt #5 + EPDM/A2
Wymiary i warunki techniczne wg AN 212
Oznaczanie
Wkręty samowiercące z łbem sześciokątnym z kołnierzem (#5) przeznaczone są do zastosowań w konstrukcjach stalowych.
Mogą być m.in. użyte do:
- łączenia ze sobą blach i elementów metalowych
- przymocowywania metalowych poszyć dachowych do konstrukcji stalowych, belek, sztab stalowych i kształtowników
Wkręty o większej długości można używać jako łączniki w montażu konstrukcji blach stalowych.
Wkręty mogą być dostarczone z podkładką EPDM, która zapewnia wysoką szczelność połączenia.
Wymiary (mm)
| d(nom) | ST5,5 |
|---|---|
| dp(≈) | 4,9 |
| dc(max) | 11,00 |
| dc(min) | 10,00 |
| k(max) | 5,40 |
| k(min) | 4,80 |
| z(≈) | 15,5 |
| s(max) | 8,00 |
| s(min) | 7,78 |
d — średnica nominalna gwintu/trzonudp — średnica zredukowanego punktu wiercącegodc — średnica łba wraz z kołnierzemk — wysokość łbaz — długość odcinka wiercącegos — rozmiar klucza (rozwartość sześciokąta)
Zdolność przewiercania
| Punkt wiercący | #5 |
|---|---|
| Zdolność przewiercania G | od 6,35 mm do 12,7 mm |
Zdolność przewiercania G
G — łączna zdolność przewiercania jednej blachy stalowej
G — łączna zdolność przewiercania dwóch blach stalowych
Przykłady montażu
przymocowanie blachy profilowanej do kształtownika stalowego przez grzbiet fali
przymocowanie blachy profilowanej do kształtownika stalowego przez dolinę fali
mocowanie blachy profilowanej poszycia dachowego do rygli/płatwi konstrukcji stalowej
Opis

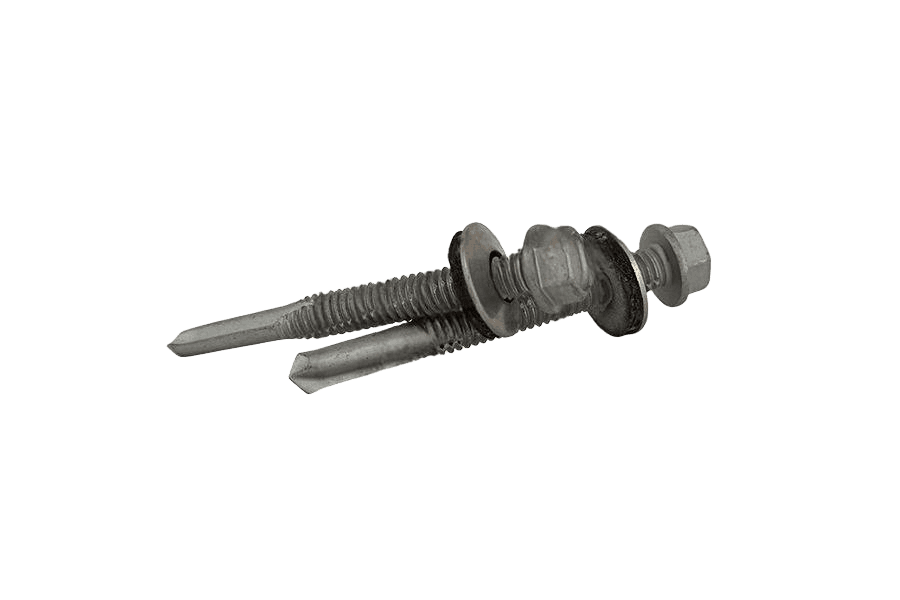

Wkręt samow. 6-kt #5 + EPDM/A2 fl Zn AN 212, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych.
Dostępny asortyment: długościach 25–63 mm.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 212 |
| Rodzaj | Wkręt samow. 6-kt #5 + EPDM/A2 |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Rozmiar | 5,5 |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | średnica (mm) |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
