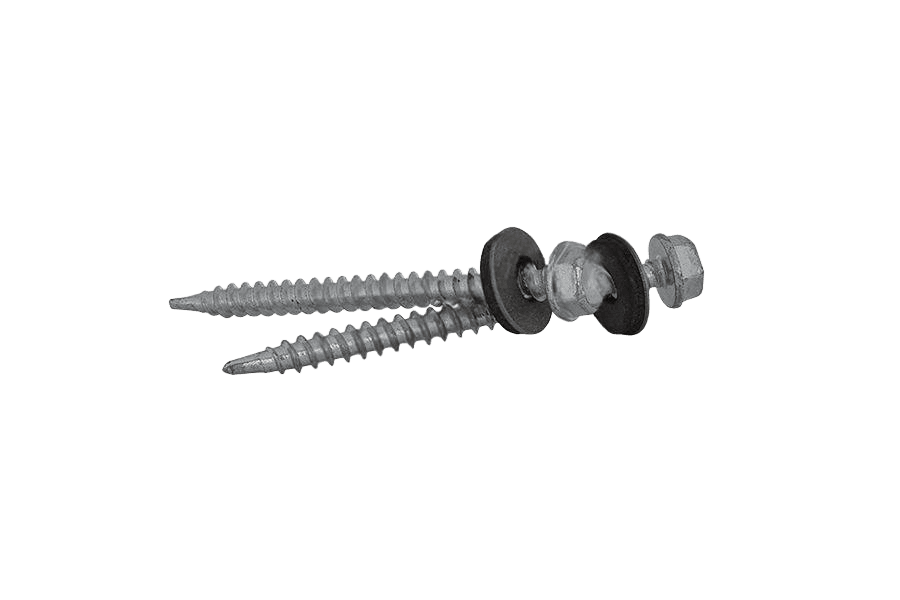

Wkręt samow.+EPDM #1
Wymiary i warunki techniczne wg AN 211
Oznaczanie
Wkręty farmerskie są używane do montażu metalowych blach profilowanych do podłoża drewnianego. Wkręty te mają zredukowane wiertło. Wkręty są dostarczane z podkładką z EPDM, która zapewnia wysoką szczelność połączenia.
Wkręty te o mniejszych długościach można również stosować do łączenia blach stalowych (tzw. pchełki) oraz do montażu paneli na zakładkę.
Wkręty farmerskie dostępne są w różnych powłokach malarskich w kolorach RAL.
Wymiary (mm)
| d(nom) | 4,8 |
|---|---|
| dp(max) | 2,90 |
| dp(min) | 2,70 |
| dc(max) | 10,50 |
| dc(min) | 9,80 |
| k(max) | 4,70 |
| k(min) | 4,50 |
| z(max) | 5,0 |
| z(min) | 4,0 |
| s(max) | 8,00 |
| s(min) | 7,80 |
Wkręty samowiercące (farmerskie) mają punkt wiercący #1. Zdolność przewiercania G dla średnicy nominalnej d = 4,8 mm wynosi od 0,89 do 2,48 mm.
Zdolność przewiercania G
G — zdolność przewiercania blachy stalowej na podłożu drewnianym
G — zdolność przewiercania łącznej grubości dwóch blach stalowych
Przykłady montażu
mocowanie blachy profilowanej na grzbiecie fali do podłoża drewnianego
łączenie zakładki dwóch blach na grzbiecie fali
wkręt mocowany na grzbiecie, we wgłębieniu lub w dolinie fali blachy profilowanej
Opis
Wkręt samow.+EPDM #1 wg normy AN 211. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: długościach 20–80 mm.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 211 |
| Rodzaj | Wkręt samow.+EPDM #1 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | 4,8 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
