Wkręt swrc.stożk. #3 Tx oc.B ISO 15482 | Świat Śrub

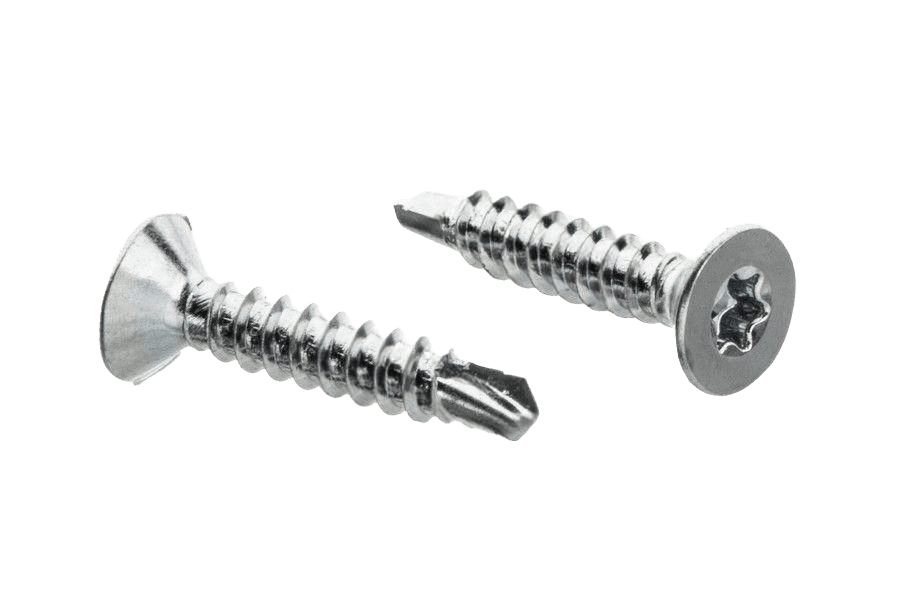

Wkręt swrc.stożk. #3 Tx oc.B ISO 15482

Rys. techniczny · ISO 15482

Wymiar

ST 3,5x19

16,15 zł

/ opak

Ilość w opakowaniu: 1000 szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ISO 15482karta katalogowa

Wkręt swrc.stożk. #3

Wymiary i warunki techniczne wg ISO 15482

Wymiary (mm)wybrany rozmiar: ST 3,5x19

d	ST2,9	ST3,5	ST4,2	ST4,8	ST5,5	ST6,3
P	1,1	1,3	1,4	1,6	1,8	1,8
dk(max)	5,5	7,3	8,4	9,3	10,3	11,3
dk(min)	5,2	6,9	8	8,9	9,9	10,9
k(max)	1,7	2,35	2,6	2,8	3	3,15
H	1	2	2	2	3	3
T	10	15	20	25	25	30

d — nominalna średnica gwintu (kod ST wg ISO 1478)P — skok gwintudk — średnica łba (stożkowego)k — wysokość łba (głębokość stożka); kąt łba 90°H — nr wgłębienia krzyżowego typu H (Philips) wg ISO 4757T — rozmiar gniazda Torx (gwiazdkowego); gniazdo nie ujęte w normiedp — średnica końcówki wiercącej; wymiary określono w ISO 10666

Tolerancja długości l (mm)

l	13	16	19	22	25	32	38	45	50
l(min)	12,1	15,1	18	21	24	30,75	36,75	43,75	48,75
l(max)	13,9	16,9	20	23	26	33,25	39,25	46,25	51,25

l — długość nominalna wkrętu

Długość gwintowana lg(min) w zależności od długości l (mm)

d	ST2,9	ST3,5	ST4,2	ST4,8	ST5,5	ST6,3
lg(min), l = 13	6,6	6,2	4,3	3,7
lg(min), l = 16	9,6	9,2	7,3	5,8	5
lg(min), l = 19	12,5	12,1	10,3	8,7	8	7
lg(min), l = 22		15,1	13,3	11,7	11	10
lg(min), l = 25		18,1	16,3	14,7	14	13
lg(min), l = 32			23	21,5	21	20
lg(min), l = 38			29	27,5	27	26
lg(min), l = 45				34,5	34	33
lg(min), l = 50				39,5	39	38

d — nominalna średnica gwintu (kod ST)lg — minimalna długość gwintowana (chwyt gwintu) dla danej długości l i średnicy d— — kombinacja długości l i średnicy d nie występuje w tabeli źródłowej

Zdolność przewiercania (grubość łączonych elementów, mm)

d	ST2,9	ST3,5	ST4,2	ST4,8	ST5,5	ST6,3
od	0,7	0,7	1,75	1,75	1,75	2
do	1,9	2,25	3	4,4	5,25	6

d — nominalna średnica gwintu (kod ST)od / do — zakres grubości łączonych elementów, którą wkręt jest w stanie przewiercić

Wymagania i powiązane normy

Materiał

	Stal
Norma	ISO 10666

Gwint

Norma	ISO 1478

Wgłębienie krzyżowe

Norma	ISO 4757

Własności mechaniczne

Norma	ISO 10666

Tolerancje

Klasa dokładności	A
Norma	ISO 4759-1

Wykończenie i/lub powłoka

	Bez powłoki
Powłoki elektrolityczne	wymagania określono w ISO 4042

Odbiór

	Procedurę odbioru określono w ISO 3269

Oznaczanie

Przykład oznaczania wkrętu samowiercącego z łbem stożkowym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5, o długości nominalnej l = 16 mm:

Wkręt samowiercący ISO 15482 – ST3,5 x 16 – H.

Normy powiązane: DIN 7504 P.

Opis

Wkręt swrc.z łbem stożkowym #3 wg normy ISO 15482 (odpowiedniki: DIN 7504 P). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.

Dostępne warianty: ST 3,5x19. W ofercie również w wykonaniu ocynkowanym.

Specyfikacja produktu

Wymiar	ST 3,5x19
Norma	ISO 15482
Rodzaj	Wkręt swrc.stożk. #3
Pokrycie	Ocynk galwaniczny biały (oc.B)
Własność	Tx
Długość	19
Rozmiar	3,5
Typ łba	stożkowy
Napęd	Torx (Tx)
Układ rozmiaru	średnica (mm)
Odmiana	Tx
Ilość w opakowaniu	1000 szt
Waga opakowania	1,03 kg
Waga 1 szt	1,03 g
