Wpust czółenkowy DIN 6888 - zestaw 578 DIN 6888 | Świat Śrub

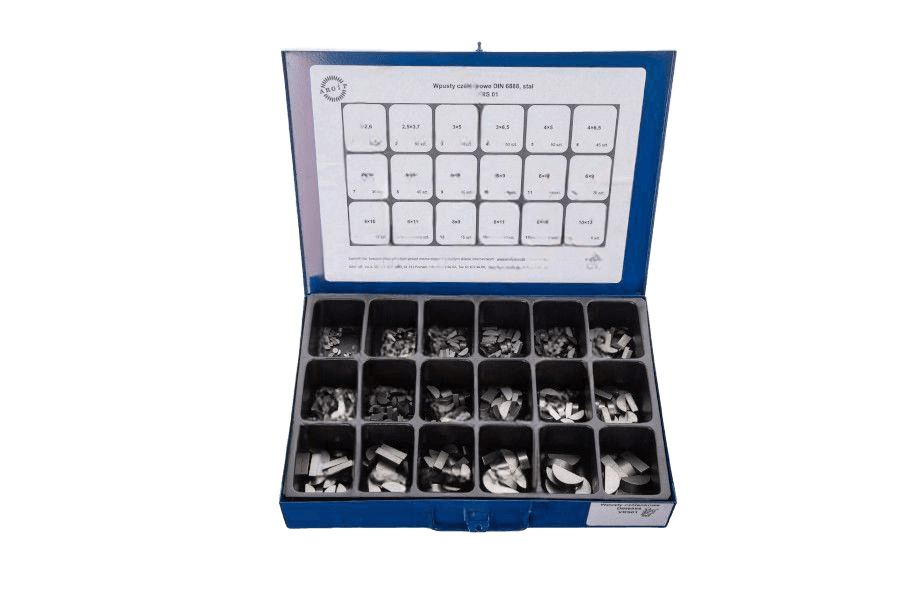

Wpust czółenkowy DIN 6888 - zestaw 578 DIN 6888

Rys. techniczny · DIN 6888

Wymiar

VRS 01

501,94 zł

/ szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 6888karta katalogowa

Wpust czółenkowy DIN 6888 - zestaw

Wymiary i warunki techniczne wg DIN 6888

Wymiary (mm)wybrany rozmiar: VRS 01

b x h	1,5x2,6	2x2,6	2x3,7	2,5x3,7	3x3,7	3x5	3x6,5	4x5	4x6,5	4x7,5	5x6,5	5x7,5	5x9	6x7,5	6x9	6x10	6x11	8x9	8x11	8x13	10x13
b(h9)	1,5	2	2	2,5	3	3	3	4	4	4	5	5	5	6	6	6	6	8	8	8	10
h(h12)	2,6	2,6	3,7	3,7	3,7	5	6,5	5	6,5	7,5	6,5	7,5	9	7,5	9	10	11	9	11	13	13
d2	7	7	10	10	10	13	16	13	16	19	16	19	22	19	22	25	28	22	28	32	32
l	6,76	6,76	9,66	9,66	9,66	12,65	15,72	12,65	15,72	18,57	15,72	18,57	21,63	18,57	21,63	24,49	27,35	21,63	27,35	31,43	31,43
d1, szereg 1	4–6	6–8	6–8	8–10	8–10	8–10		10–12	10–12		12–17	12–17		17–22	17–22	17–22		22–30	22–30		30–38
d1, szereg 2	8–10	10–12	10–12	12–17	12–17	12–17	12–17	17–22	17–22	17–22	22–30	22–30	22–30	30–38	30–38	30–38	30–38	≥ 38	≥ 38	≥ 38	≥ 38
t1	2,0	1,8	2,9	2,9	2,5	3,8	5,3	3,5	5	6	4,5	5,5	7	5,1	6,6	7,6	8,6	6,2	8,2	10,2	9,8
t2	0,6	1	1	1	1,4	1,4	1,4	1,7	1,7	1,7	2,2	2,2	2,2	2,6	2,6	2,6	2,6	3	3	3	3,4

b(h9) — szerokość wpustuh(h12) — wysokość wpustud2 — średnica segmentu (tarczy), z której wycięto wpustl — długość wpustu (wartość przybliżona ≈)d1 — zalecany zakres średnicy wału (mm)d1, szereg 1 — gdy wpust przenosi moment obrotowy (wpust pasowany)d1, szereg 2 — gdy wpust jest tylko elementem ustalającym, a moment przenosi inny element (np. stożek)t1 — głębokość rowka w walet2 — głębokość rowka w piaście— wymiar nie występuje w danym szeregu

Zasady zabudowy

Materiał

Stal	St 60 (inne gatunki stali według uzgodnień)

Oznaczanie

Szereg 1 średnic wałków dotyczy wpustów przenoszących moment obrotowy. Dla wałków drążonych, stopniowanych lub przy niewielkich przenoszonych momentach dopuszcza się stosowanie wpustów o mniejszych przekrojach na wałkach o większych średnicach niż podane w tabeli. Szereg 2 dotyczy wpustów pełniących wyłącznie funkcję ustalającą, gdy moment obrotowy przenoszony jest innym elementem (np. stożkiem).

Przykład oznaczenia wpustu czółenkowego o szerokości b = 4 mm i wysokości h = 5 mm:

Wpust czółenkowy 4x5 DIN 6888

Normy powiązane: ISO 3912, PN-M-85008.

Opis

Wpust czółenkowy DIN 6888 - zestaw 578 DIN 6888 (odpowiedniki: ISO 3912, PN-M-85008).

Dostępne warianty: VRS 01.

Specyfikacja produktu

Wymiar	VRS 01
Norma	DIN 6888
Rodzaj	Wpust czółenkowy DIN 6888 - zestaw
Własność	578
Rozmiar	VRS 01
Układ rozmiaru	inny
Odmiana	578
Waga	3,28 kg
